Proturne cijevi za ubetoniravaje postavljaju se u oplatu kod betoniranja zida. Hauff-Technik proturne cijevi osiguravaju maksimalnu vodonepropusnost između betona i cijevi.
Proturne cijevi prihvaćaju uvod i postavljanje svih tipskih i individualnih prstenastih kabelskih i cijevnih brtvi.

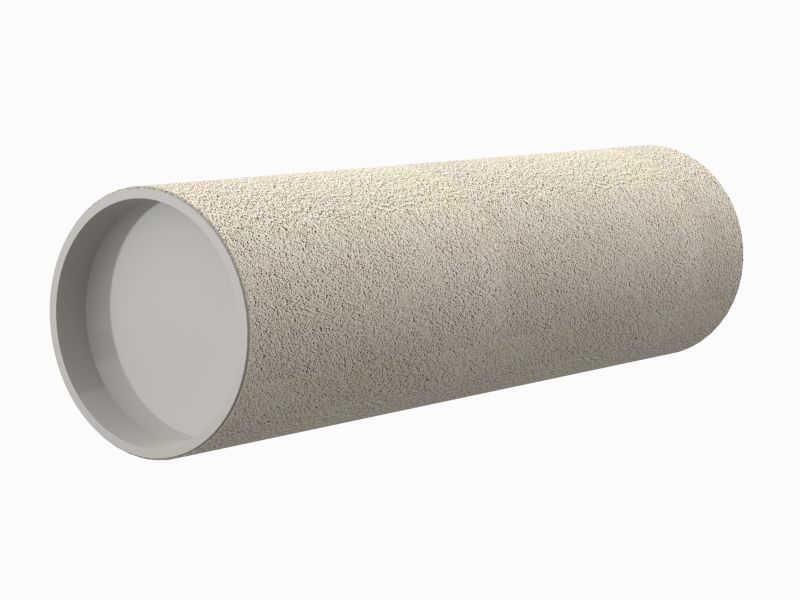

Proturne cijevi ZVR – plastične cijevi presvučene cementnim premazom
OSOBITOSTI
- Ugrađuje se u fazi betoniranja ili naknadno
- Potpuna vodotijesnost i plinotijesnost 5 bar
- Osiguravaju zapor kroz cijelu duljinu zida
- Cementni premaz
- Postojana kvalitetna plastika
- Poklopci na krajevima cijevi
- Može se skratiti kod ugradnje na željenu duljinu
DETALJI PROIZVODA
|
Debljina zida (mm) |
Tip |
Unutarnji Ø cijevi |
Vanjski Ø cijevi |
Br. artikla |
|
100 |
ZVR 50/100 fc |
50 |
54 |
1200050100 |
|
200 |
ZVR 50/200 fc |
50 |
54 |
1200050200 |
|
250 |
ZVR 50/250 fc |
50 |
54 |
1200050250 |
|
300 |
ZVR 50/300 fc |
50 |
54 |
1200050300 |
|
400 |
ZVR 50/400 fc |
50 |
54 |
1200050400 |
|
450 |
ZVR 50/450 fc |
50 |
54 |
1200050450 |
|
500 |
ZVR 50/500 fc |
50 |
54 |
1200050500 |
|
100 |
ZVR 100/100 fc |
100 |
115 |
1200100100 |
|
200 |
ZVR 100/200 fc |
100 |
115 |
1200100200 |
|
250 |
ZVR 100/250 fc |
100 |
115 |
1200100250 |
|
300 |
ZVR 100/300 fc |
100 |
115 |
1200100300 |
|
400 |
ZVR 100/400 fc |
100 |
115 |
1200100400 |
|
450 |
ZVR 100/450 fc |
100 |
115 |
1200100450 |
|
500 |
ZVR 100/500 fc |
100 |
115 |
1200100500 |
|
100 |
ZVR 125/100 fc |
125 |
142 |
1200125100 |
|
200 |
ZVR 125/200 fc |
125 |
142 |
1200125200 |
|
250 |
ZVR 125/250 fc |
125 |
142 |
1200125250 |
|
300 |
ZVR 125/300 fc |
125 |
142 |
3030300278 |
|
400 |
ZVR 125/400 fc |
125 |
142 |
1200125400 |
|
500 |
ZVR 125/500 fc |
125 |
142 |
1200125500 |
|
100 |
ZVR 150/100 fc |
150 |
167 |
1200150100 |
|
200 |
ZVR 150/200 fc |
150 |
167 |
1200150200 |
|
250 |
ZVR 150/250 fc |
150 |
167 |
1200150250 |
|
300 |
ZVR 150/300 fc |
150 |
167 |
1200150300 |
|
400 |
ZVR 150/400 fc |
150 |
167 |
1200150400 |
|
500 |
ZVR 150/500 fc |
150 |
167 |
1200150500 |
|
100 |
ZVR 200/100 fc |
200 |
219 |
1200200100 |
|
200 |
ZVR 200/200 fc |
200 |
219 |
1200200200 |
|
250 |
ZVR 200/250 fc |
200 |
219 |
1200200250 |
|
300 |
ZVR 200/300 fc |
200 |
219 |
3030300280 |
|
400 |
ZVR 200/400 fc |
200 |
219 |
1200200400 |
|
500 |
ZVR 200/500 fc |
200 |
219 |
1200200500 |
|
100 |
ZVR 250/100 fc |
250 |
269 |
3030310354 |
|
200 |
ZVR 250/200 fc |
250 |
269 |
1200250200 |
GDJE KORISTITI
- Proturne cijevi ZVR isporučuju se prema debljini zida za postavljanje u oplatu kod betoniranja
- Presvučene cementnim premazom za homogeni spoj s betonom osiguravaju vodonepropusnot i plinotijesnost od 5 bara
- Izrazito čvrste i kompaktne cijevi pružaju sigurnost protiv deformiranja kod slijeganja betona
- Dolaze sa poklopcima za lakšu montažu na oplatu i osiguravaju čistoću prodora do ugradnje prstenaste brtve
- Ugradnja na svim objektima gdje je potrebno ostaviti prodor za uvod kabela ili cijevi

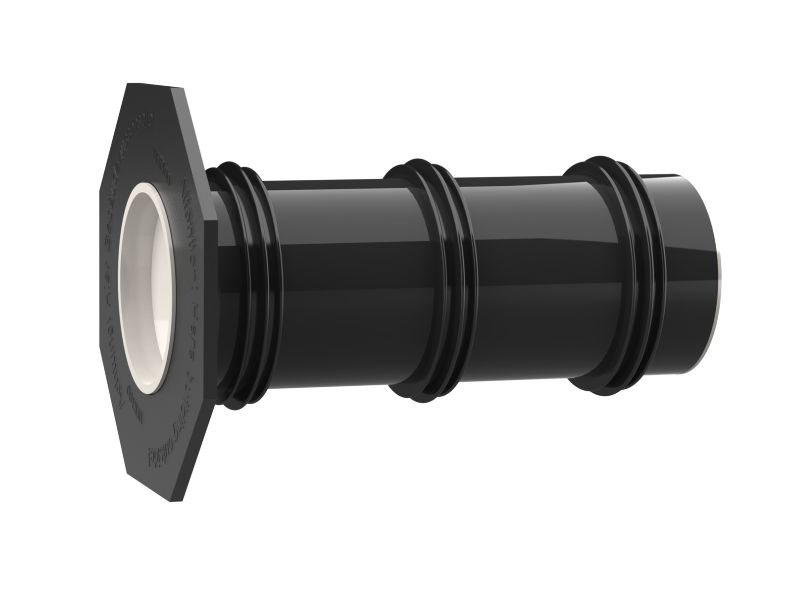

Proturne cijevi s prubnicom UFR (za zidove sa hidroizolacijom)
OSOBITOSTI
- Ugrađuje se u fazi betoniranja ili naknadno
- Prirubnica za bitumensku hidroizolaciju
- Potpuna vodotijesnost i plinotijesnost 2,5 bar
- Osiguravaju zapor kroz cijelu duljinu zida
- Trostruka rebrasta brtva EPDM na obodu cijevi sprečava prolaz vode uz cijev
- Postojana kvalitetna plastika PVC-U
- Poklopci na krajevima cijevi
- Može se skratiti kod ugradnje na željenu duljinu
- Odgovara svim prstenastim brtvama HRD, HSD, HRK
- Mala težina
GDJE KORISTITI
- Proturne cijevi UFR isporučuju se prema debljini zida za postavljanje u oplatu kod betoniranja
- Pogodno za zidove sa bitumenskom hidroizolacijom
- Trostruka EPDM guma na obodu cijevi osigurava vodonepropusnot i plinotijesnost od 2,5 bara nakon betoniranja
- Izrazito čvrste i kompaktne cijevi pružaju sigurnost protiv deformiranja kod slijeganja betona
- Dolaze sa poklopcima za lakšu montažu na oplatu i osiguravaju čistoću prodora do ugradnje prstenaste brtve
- Ugradnja na svim objektima gdje je potrebno ostaviti prodor za uvod kabela ili cijevi

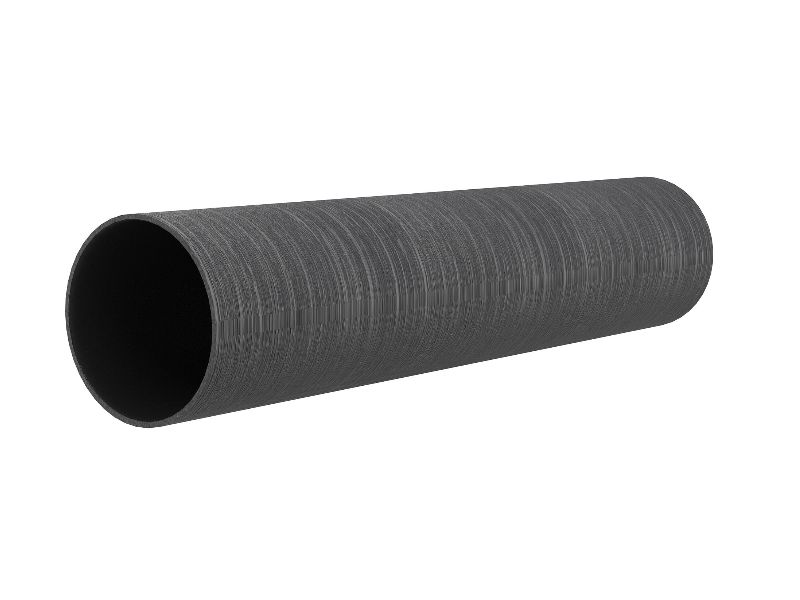

Sanacijska proturna cijev SFR (za zidove sa ili bez hidroizolacijom)
OSOBITOSTI
- Ugrađuje se u fazi betoniranja ili naknadno
- Hrapava površina za spoj s betonom
- Potpuna vodotijesnost i plinotijesnost
- Postojana kvalitetna plastika PVC-U
- Može se skratiti kod ugradnje na željenu duljinu
- Odgovara svim prstenastim brtvama HRD, HSD, HRK
- Mala težina
DETALJI PROIZVODA
|
Debljina zida (mm) |
Tip |
Unutarnji Ø cijevi |
Vanjski Ø cijevi |
Najmanji mogući probušeni otvor u zidu Ø (mm) |
Br. artikla |
|
200 |
SFR 100/200 |
100 |
110 |
200 |
930000020 |
|
300 |
SFR 100/300 |
100 |
110 |
200 |
930000050 |
|
400 |
SFR 100/400 |
100 |
110 |
200 |
930000070 |
|
500 |
SFR 100/500 |
100 |
110 |
200 |
930000080 |
|
1000 |
SFR 100/1000 |
100 |
110 |
200 |
930000110 |
|
200 |
SFR 150/200 |
150 |
162 |
250 |
930000120 |
|
300 |
SFR1 50/300 |
150 |
162 |
250 |
930000140 |
|
400 |
SFR 150/400 |
150 |
162 |
250 |
930000150 |
|
500 |
SFR 150/500 |
150 |
162 |
250 |
930000160 |
|
1000 |
SFR 150/1000 |
150 |
162 |
250 |
930000180 |
|
200 |
SFR 200/200 |
200 |
214 |
300 |
930000190 |
|
300 |
SFR 200/300 |
200 |
214 |
300 |
930000220 |
|
400 |
SFR 200/400 |
200 |
214 |
300 |
930000230 |
|
500 |
SFR 200/500 |
200 |
214 |
300 |
930000240 |
|
1000 |
SFR 200/1000 |
200 |
214 |
300 |
930000260 |
GDJE KORISTITI
- Proturne cijevi SFR isporučuju se prema debljini zida za postavljanje u oplatu kod betoniranja, odnosno za ubetoniravanje u ostavljene postojeće otvore u betonu (zidovi od betona ili cigle)
- Pogodno za zidove sa bitumenskom hidroizolacijom
- Hrapava površina cijevi osigurava spoj s betonom i osigurava vodonepropusnost 2 bara
- Izrazito čvrste i kompaktne cijevi pružaju sigurnost protiv deformiranja kod slijeganja betona
- Ugradnja na svim objektima gdje je potrebno osigurati vodo i plinotijesan spoj za uvod kabela ili cijevi u objekt

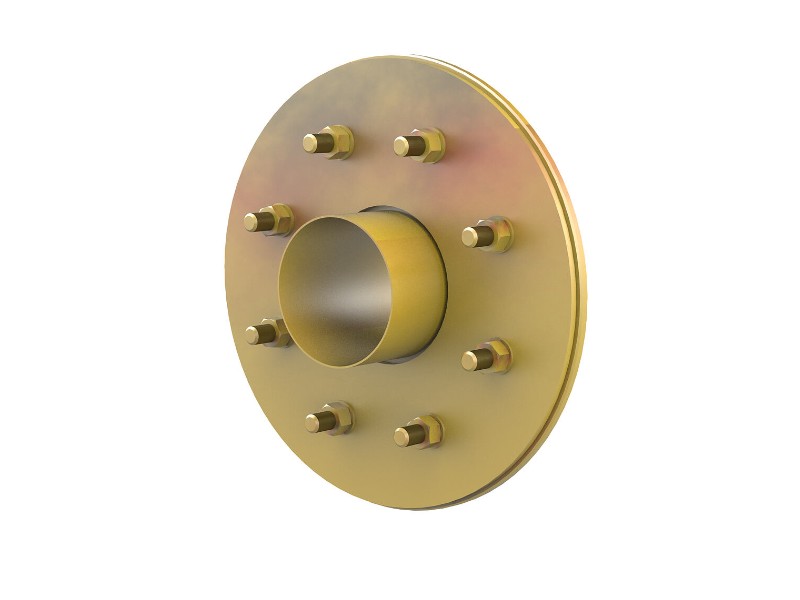

Čelične proturne cijevi za prigradnju na zid FLFA DIN18533 St-A3C (za zidove sa hidroizolacijom)
DETALJI PROIZVODA
|
Unutarnji Ø cijevi |
Tip |
Fiksna prirubnica Ø (mm) D2 |
Prigradna prirubnica Ø (mm) D3 |
Debljina stijenke proturne cijevi (mm) S |
Br. artikla |
|
100 |
FLFA 1x100/80/0 DIN18533 St-A3C |
425 |
415 |
2 |
3030353411 |
|
150 |
FLFA 1x150/80/0 DIN18533 St-A3C |
475 |
465 |
2 |
3030353438 |
|
200 |
FLFA 1x200/80/0 DIN18533 St-A3C |
530 |
520 |
2 |
3030353448 |
|
250 |
FLFA 1x250/80/0 DIN18533 St-A3C |
580 |
570 |
2 |
3030353454 |
GDJE KORISTITI
- Proturne cijevi FLFA od pocinčanog čelika isporučuju se za gotove prodore u betonu sa SIKA ili bitumenskom hidroizolacijom
- Redoslijed montaže:
- montaža fiksne prirubnica preko prodora u betonu
- postavljanje hidroizolacija preko fiksne prirubnice
- montaža prigradne prirubnice koja pritisne hidroizolaciju
- montaža brtve oko instalacijske cijevi u proturnoj cijevi
- Ugradnja na svim objektima gdje je potrebno brtviti prodor za uvod kabela ili cijevi
