PODNI UVODI ZA CIJEVI ODVODNJE
Podni uvodi za cijevi odvodnje proizvođača Hauff-Technik osiguravaju vodotijesnost i plinotijesnost cijevi položenih kroz temeljene ploče i/ili zidove objekta

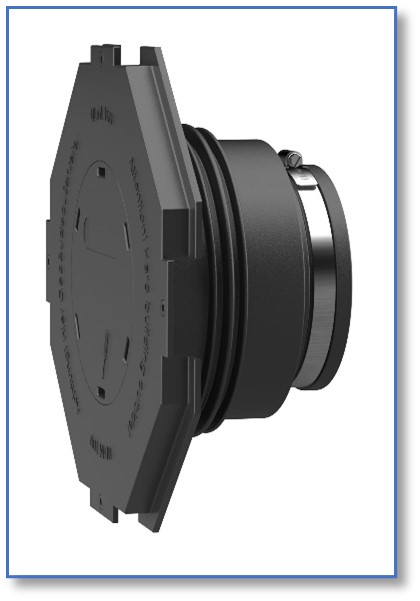

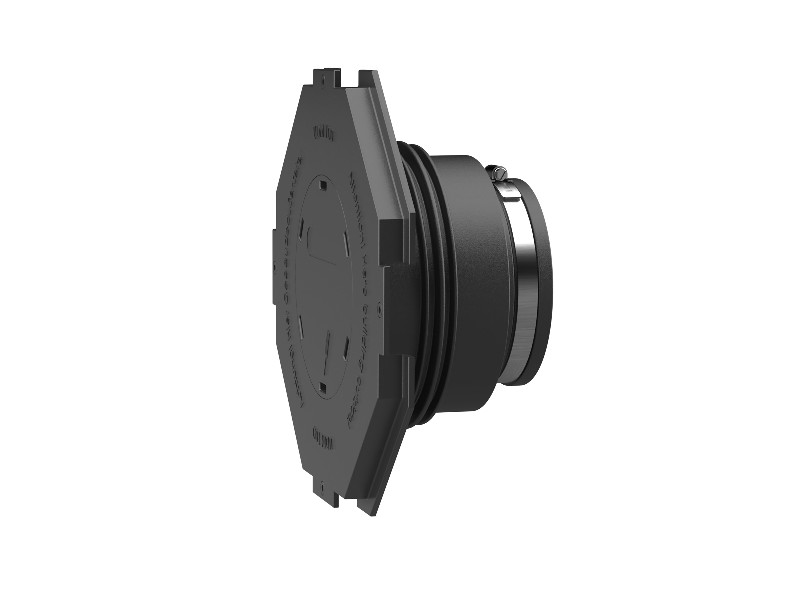

Univerzalni uvod za cijevi odvodnje (za ubetoniravanje) UDM
Ova e-mail adresa je zaštićena od spambota. Potrebno je omogućiti JavaScript da je vidite.
OSOBITOSTI
- Jednostavna i brza montaža
- Potpuna vodotijesnost i plinotijesnost
- Pogodno za sve glatke cijevi
- Brza montaža
- Materijal:
- Gumena spojnica-manžeta: EPDM
- Poklopac manžete: ABS
- Stezna traka: Čelik St sn (W1)
- Lamelni čep: PE
- Zatvoreno slijepim čepom tako da je spremno za ugradnju
- Standardne cijevi DN100 i DN150 na gradilištu se prilagode debljini zida
DETALJI PROIZVODA
| Nazivni promjer cijevi (DN) | Vanjski Ø cijevi (mm) | Min. debljina zida (mm) | Tip | Br. artikla |
|---|---|---|---|---|
| DN100 | 110 | 200 | UDM 100 | 3030300188 |
| DN150 | 160 | 240 | UDM 150 | 3030300204 |
POSTUPAK UGRADNJE UNIVERZALNOG UDM UVODA
GDJE KORISTITI
- Vodootporni zapor KG-FIX KGF za postavljanje odvodnih cijevi u podne ploče otporno na vodu pod tlakom.
- Vodootporni zapor BD-FIX BDFF plinotijesni i vodotijesni spoj s podnom pločom zahvaljujući integriranom vodootpornom zaporu i prirubnicom za povezivanje na bitumenski premaz odnosno varnu membranu ili parni zapor
UPUTA ZA MONTAŽU

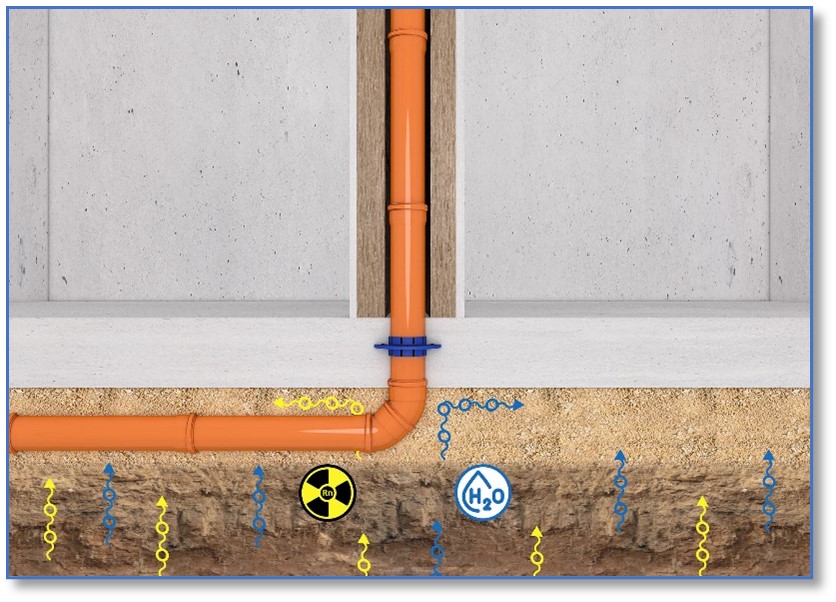

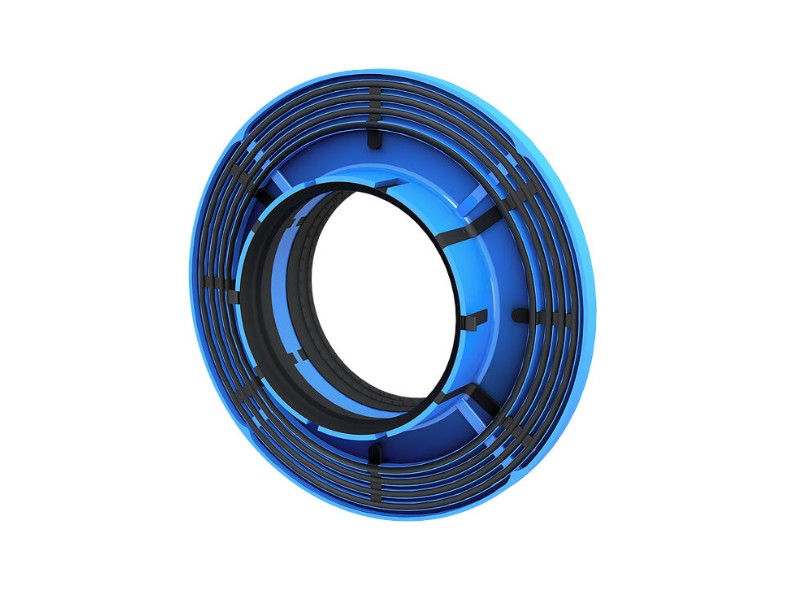

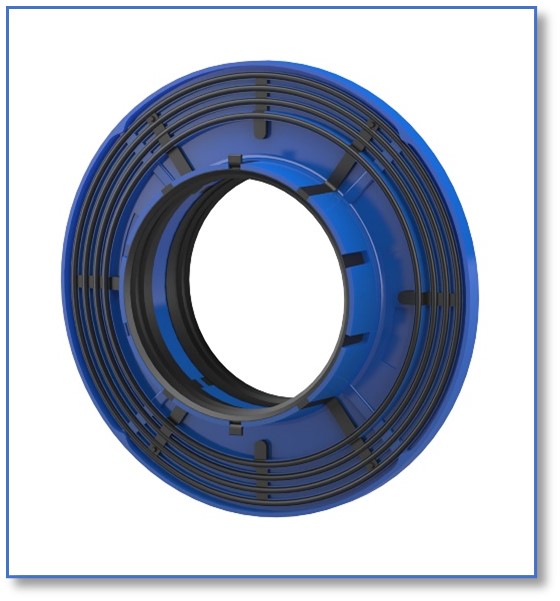

KG-FIX zidni cijevni ovratnik KGF
Ova e-mail adresa je zaštićena od spambota. Potrebno je omogućiti JavaScript da je vidite.
- Potpuna vodotijesnost i plinotijesnost 5 bara
- Pogodno za sve glatke cijevi
- Brza montaža bez alata
- Materijal ABS/TPE
- Otporno na radon
DETALJI PROIZVODA
abc
| Zidni cijevni ovratnik Øv (mm) | Vanjski Ø cijevi (mm) | Tip | Br. artikla |
|---|---|---|---|
| 212 | 110 | KGF 110 | 303030095 |
| 227 | 125 | KGF 125 | 303037635 |
| 262 | 160 | KGF 160 | 303030098 |
GDJE KORISTITI
- Vodootporni zapor KG-FIX KGF za postavljanje odvodnih cijevi u podne ploče otporno na vodu pod tlakom.
- Vodootporni zapor BD-FIX BDFF plinotijesni i vodotijesni spoj s podnom pločom zahvaljujući integriranom vodootpornom zaporu i prirubnicom za povezivanje na bitumenski premaz odnosno varnu membranu ili parni zapor
UPUTA ZA MONTAŽU

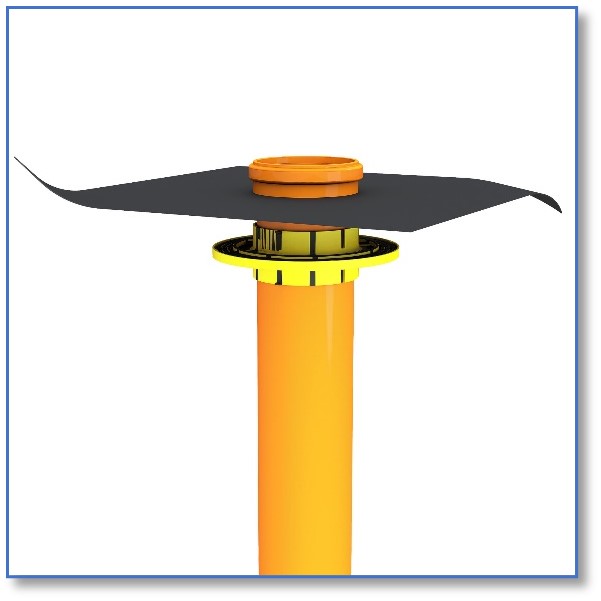

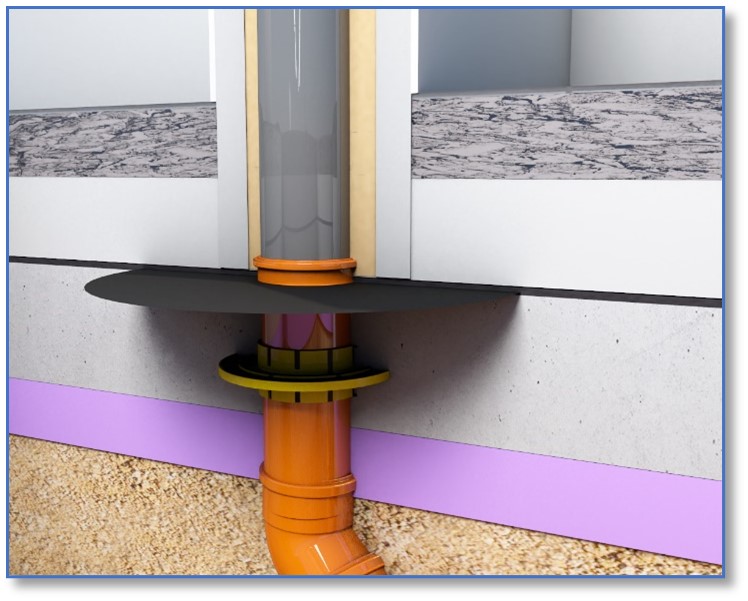

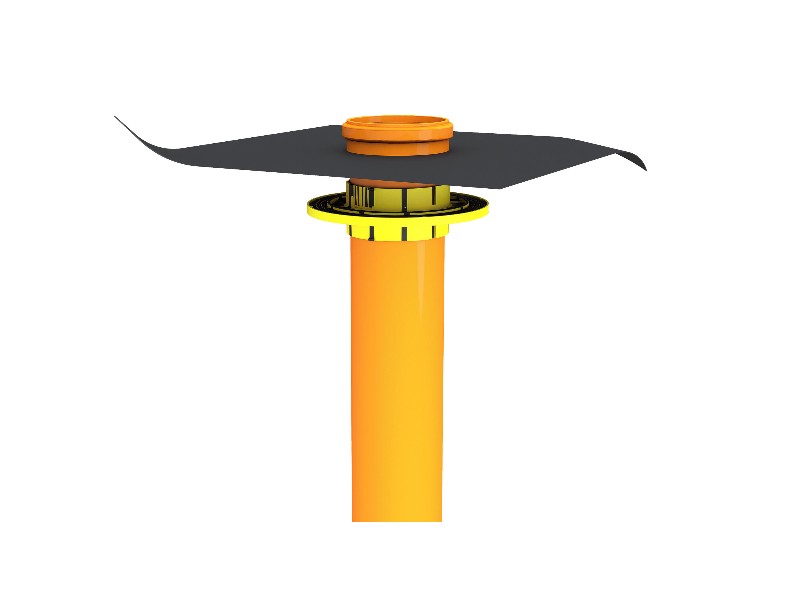

BD-FIX sa prirubnicom za povezivanje na bitumenski premaz odnosno varnu membranu ili parni zapor BDFF
Ova e-mail adresa je zaštićena od spambota. Potrebno je omogućiti JavaScript da je vidite.
OSOBITOSTI
- Potpuna vodotijesnost i plinotijesnost 5 bara
- Pogodno za sve glatke cijevi
- Jednostavno povezivanje izolacije uz pomoć gumene prirubnice
- Materijal ABS/TPE i prubnica iz EPDM gume
- Otporno na radon
DETALJI PROIZVODA
| Vanjski Ø cijevi (mm) | Tip | Br. artikla |
|---|---|---|
| 110 | BDFf 110 KG | 3030400295 |
| 125 | BDFf 125 KG | 3030400297 |
| 160 | BDFf 125 KG | 3030400299 |
GDJE KORISTITI
- Vodootporni zapor KG-FIX KGF za postavljanje odvodnih cijevi u podne ploče otporno na vodu pod tlakom.
- Vodootporni zapor BD-FIX BDFF plinotijesni i vodotijesni spoj s podnom pločom zahvaljujući integriranom vodootpornom zaporu i prirubnicom za povezivanje na bitumenski premaz odnosno varnu membranu ili parni zapor
UPUTA ZA MONTAŽU

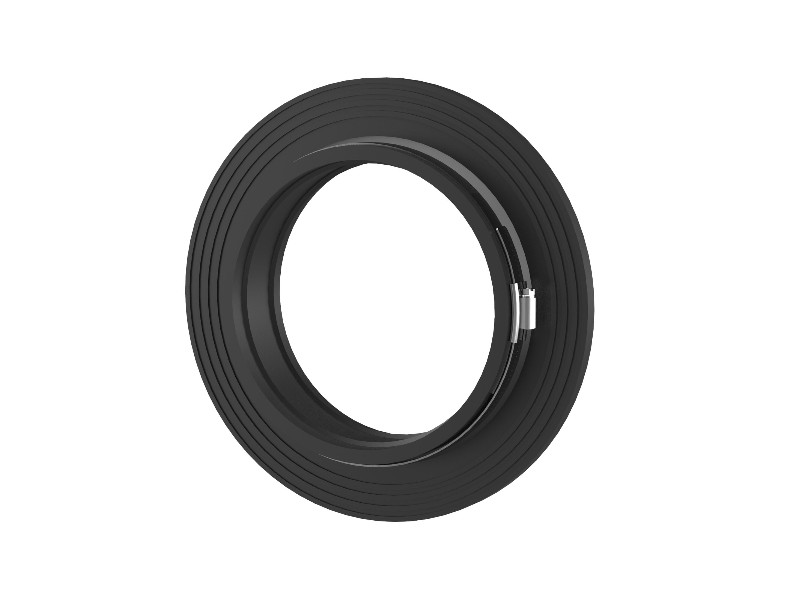

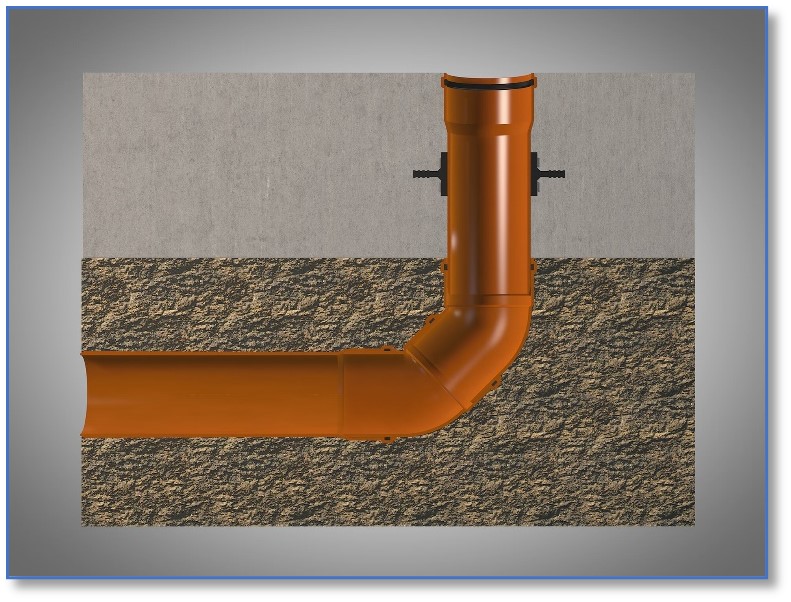

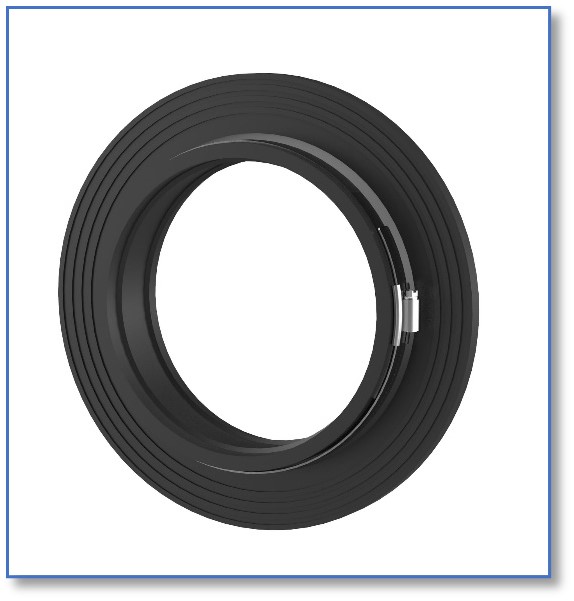

Zidni cijevni ovratnik HMK
Ova e-mail adresa je zaštićena od spambota. Potrebno je omogućiti JavaScript da je vidite.
OSOBITOSTI
- Potpuna vodotijesnost i plinotijesnost
- Pogodno za sve glatke cijevi
- Brza montaža
- Materijal EPDM i stezne trake (šelne) W2
DETALJI PROIZVODA
| Stezni opseg (mm) | Zidni cijevni ovratnik Øv (mm) | Vanjski Ø cijevi (mm) | Tip | Br. artikla |
|---|---|---|---|---|
| 120-130 | 213 | 125 | HMK 125 | 5060150801 |
| 135-148 | 228 | 140 | HMK 140 | 5060150802 |
| 195-210 | 288 | 200 | HMK 200 | 5060150804 |
GDJE KORISTITI
- Vodootporni zapor KG-FIX KGF za postavljanje odvodnih cijevi u podne ploče otporno na vodu pod tlakom.
- Vodootporni zapor BD-FIX BDFF plinotijesni i vodotijesni spoj s podnom pločom zahvaljujući integriranom vodootpornom zaporu i prirubnicom za povezivanje na bitumenski premaz odnosno varnu membranu ili parni zapor
