KABELSKI BRTVENI SUSTAV HSI 150
SISTEMSKI BRTVENI ELEMENTI HSI 150 ZA BRTVLJENJE KABELA
Sistemski brtveni elementi namijenjeni su za postavljanje u predbetonirane zidne uvodnice HSI 150-K (2)/Varia odnosno u predmontirane zidne prirubnice HSI 150-DFK.
Sistemski brtveni elementi omogućavaju uvod i brtvljenje kabela, odnosno kabelskih zaštitnih cijevi (glatkih i rebrastih) promjera 50, 75, 125 i 160mm.
Kabelski brtveni elementi omogućuju uvod i brtvljenje kabela vanjskog promjera 4-112mm promjera u standardnoj izvedbi.
Brtveni elementi dijele se na:
- toploskupljajući - brtvljenje uz pomoć termo bužira na brtvenom elementu)
- hladnoskupljajući - brtvljenje uz pomoć gumenog bužira napregnutog preko plastične ovojnice
- gumene brtve – univerzalna brtva, razdijeljena sa tehnologijom segmentnih listića (prilagodba veličini kabela na mjestu ugradnje)
- gumene manžete (za cijevi)

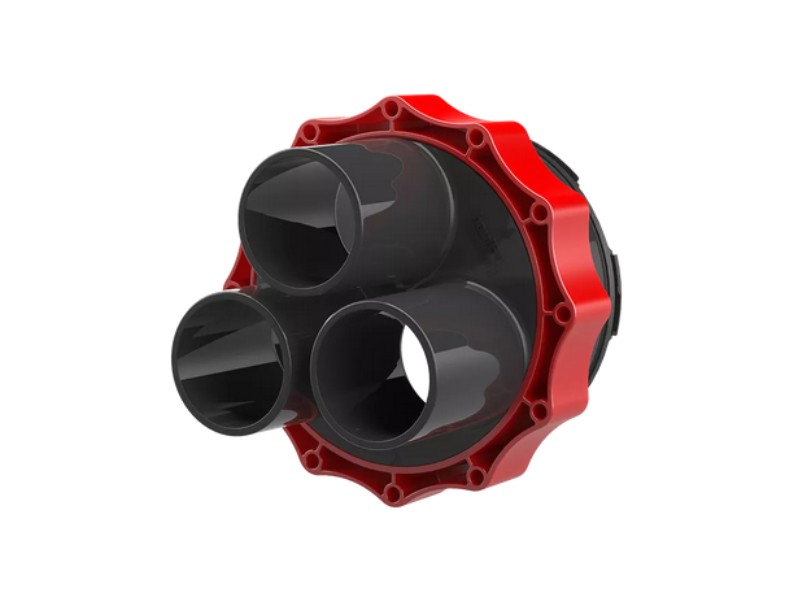

Toploskupljajući brtveni element HSI 150-D WS
OSOBITOSTI
- Brtveni elementi sa termo cijevima za brtvljenje različitih količina i promjera kabela
- Brtveni element na bajunet principu s praktično oblikovanom crvenom priteznom maticom omogućuje brzu i pouzdanu ručnu montažu (bez upotrebe alata)
- Materijal – čvrsta i postojana visokokvalitetna plastika (polikarbonat)
- Neiskorišteni cijevni uvodi zatvaraju se slijepim čepovima VS 32/34 odnosno VS 58/60
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje kabela – toploskupljajući HSI 150-D … WS |
||||
|
Tip |
Broj uvoda |
Vanjski promjer kabela / cijevi (mm) |
Br. artikla |
Slika |
|
HSI 150 D1x80 WS |
1 |
25-78 |
2101100010 |
|
|
HSI 150 D3x58 WS |
3 |
22-56 |
3030300082 |
|
|
HSI 150 D7x33 WS |
7 |
12-31 |
3030300083 |
|
GDJE KORISTITI
- Koristi se za brtvljenje SN i NN kabela na svim tipskim TS, kao i na TS koje se rade na samom gradilištu odnosno na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za sve kabele promjera 12-78 mm ovisno o odabiru brtvenog elementa.

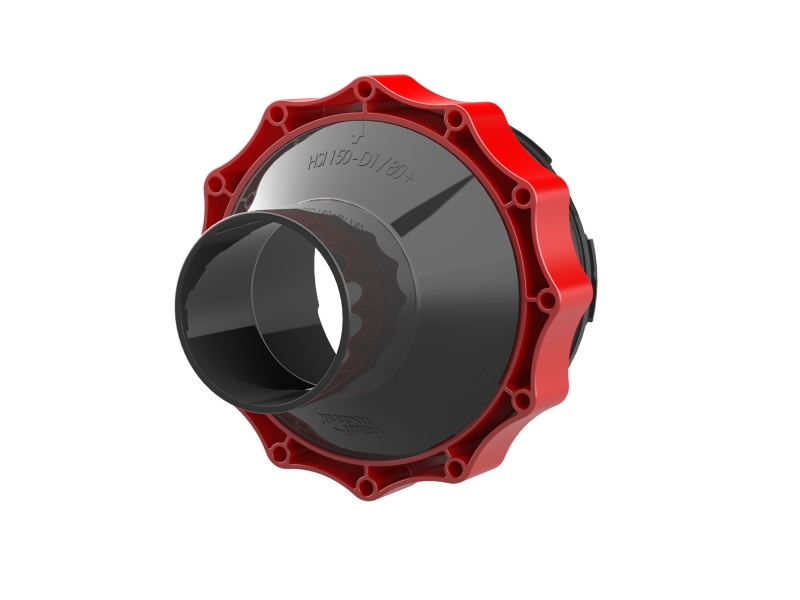

Hladnoskupljajući brtveni element HSI 150-D KS
OSOBITOSTI
- Brtveni elementi sa termo cijevima za brtvljenje različitih količina i promjera kabela
- Brtveni element na bajunet principu s praktično oblikovanom crvenom priteznom maticom omogućuje brzu i pouzdanu ručnu montažu (bez upotrebe alata)
- Materijal – čvrsta i postojana visokokvalitetna plastika (polikarbonat)
- Neiskorišteni cijevni uvodi zatvaraju se slijepim čepovima VS 32/34 odnosno VS 58/60
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje kabela – hladnoskupljajući HSI 150-D … KS |
||||
|
Tip |
Broj uvoda |
Vanjski promjer kabela / cijevi (mm) |
Br. artikla |
Slika |
|
HSI 150 D1x80 KS |
1 |
38-78 |
2102100010 |
|
|
HSI 150 D3/58 KS |
3 |
32-56 |
2102100041 |
|
|
HSI D7/33 KS |
7 |
19-31 |
2102100051 |
|
GDJE KORISTITI
- Koristi se za brtvljenje SN i NN kabela na svim tipskim TS, kao i na TS koje se rade na samom gradilištu odnosno na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za sve kabele promjera 19-78 mm ovisno o odabiru brtvenog elementa.
- Posebno pogodno na mjestima gdje je nedozvoljena upotreba otvorenog plamena kao u rafinerijama nafte i sl.
- Iznimno brza i racionalna montaža

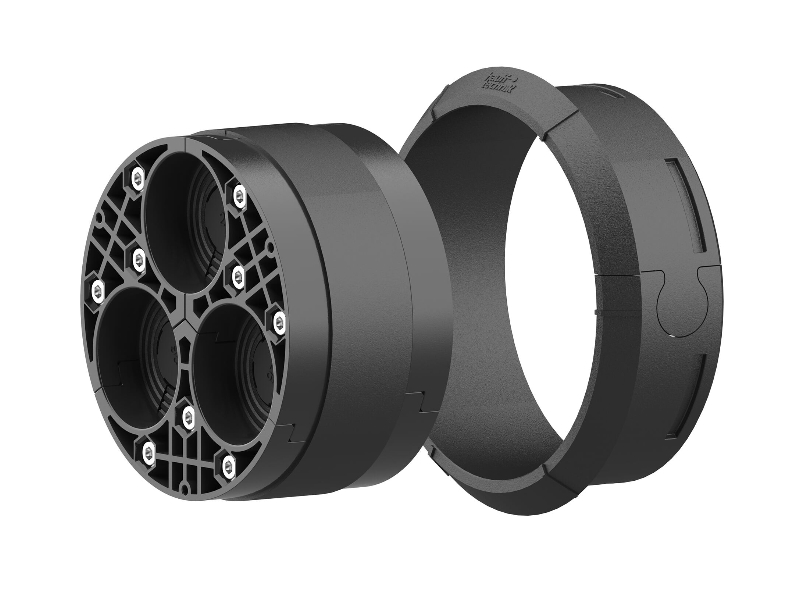

Univerzalni brtveni element HSI 150-DG
OSOBITOSTI
- Postavljanje na već položene kabele
- Zabrtvljenost 2,5 bara
- Tehnologija segmentnih listića (prilagodba promjeru kabela na mjestu ugradnje)
- Neiskorišteni uvodi opremljeni su slijepim čepovima
- Pritezne ploče iz poliamida ojačanog staklenim vlaknima garantiraju veliku čvrstoću i trajnost
DETALJI PROIZVODA
| Tip | Broj uvoda | Vanjski promjer kabla / cijevi (mm) | Br. artikla | Slika |
|---|---|---|---|---|
| HSI 150 DG 1x36-70 | 1 | 36-70 | 2102200020 |   |
| HSI 150 DG 1x70-112 | 1 | 70-112 | 2102200030 |   |
| HSI 150 DG 3x24-54 | 3 | 24-54 | 2102200000 |   |
| HSI 150 DG 6x10-36 | 6 | 10-36 | 2102200010 |   |
GDJE KORISTITI
- Koristi se za brtvljenje SN i NN kabela na svim tipskim TS, kao i na TS koje se rade na samom gradilištu odnosno na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za sve kabele promjera 10-112 mm ovisno o odabiru brtvenog elementa.
- Mogućnost naknadne montaže na položene kabele kroz zidne uvodnice
- Prilagodba promjeru kabela na mjestu ugradnje
- Slijepi čepovi dolaze u opsegu isporuke

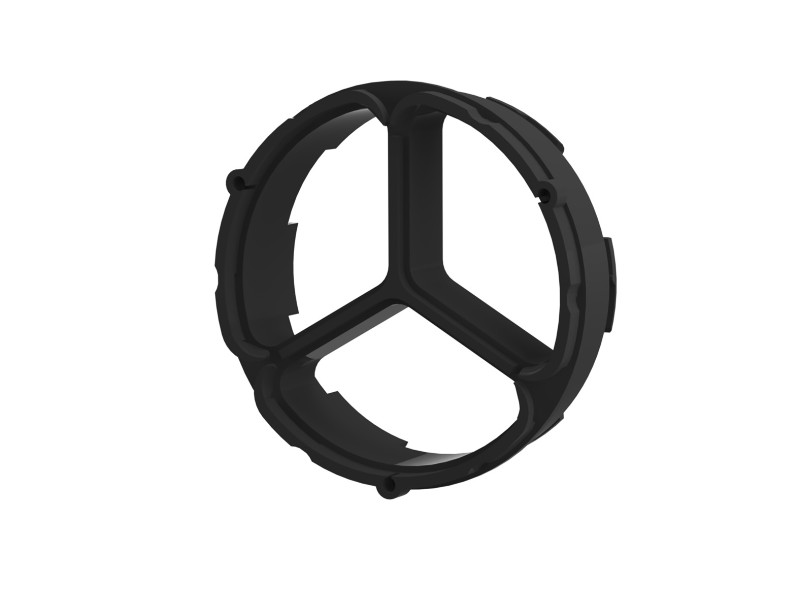

SEGMENTO sustav HSI 150-SEG
OSOBITOSTI
- Meko i pouzdano brtvljenje osjetljivih svjetlovodnih, upravljačkih i telekomunikacijskih kabela
- Zabrtvljenost 0,5 bara
- Brojne kombinacije sa 4 različita segmenta
- Jednostavno naknadno polaganje kabela kroz segmente
- Pojedinačno zatezanje svakog pojedinog segmenta
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje kabela – Segmento |
||||
|
Tip |
Broj uvoda |
Vanjski promjer kabela / cijevi (mm) |
Br. artikla |
Slika |
|
HSI 150 S3 |
Prihvat tri brtvena segmenta Uz jedan okvir odabire se tri segmenta po izboru (moguće različite kombinacije) |
3030300088 |
|
|
|
SEG 2x31 |
2 |
20-31 |
3030300180 |
|
|
SEG 3x26 |
3 |
20-26 |
3030300181 |
|
|
SEG 6x21 |
6 |
15-21 |
3030300182 |
|
|
SEG 8x15 |
8 |
5-15 |
3030300183 |
|
GDJE KORISTITI
- Koristi se za brtvljenje energetskih, signalnih i komunikacijskih kabela na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za sve kabele promjera 5-31 mm
- Slijepi čepovi dolaze u opsegu isporuke sa svakim segmentom

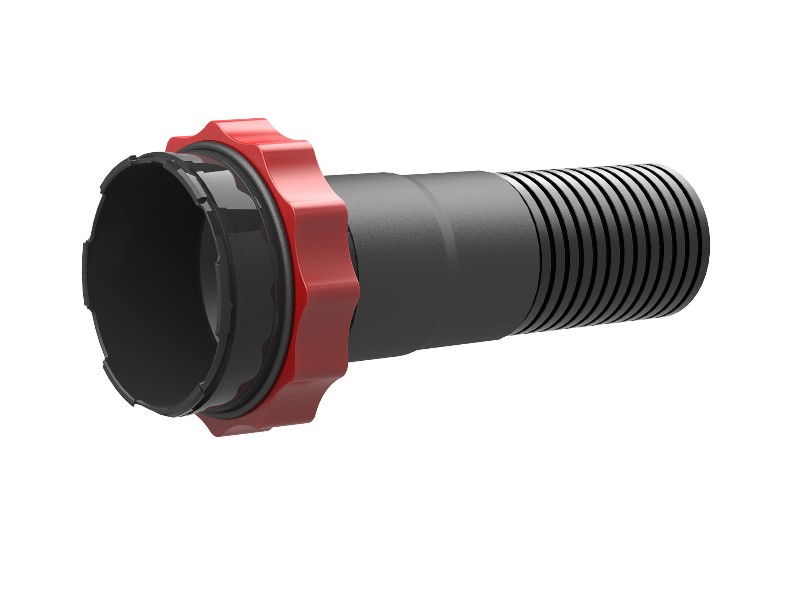

Hladnoskupljajući brtveni element HSI 150-D1x KS WR
OSOBITOSTI
- Brtveni elementi sa gumenim bužirom napregnutim preko plastične ovojnice za brtvljenje glatkih i rebrastih cijevi 56-120mm vanjskog promjera
DETALJI PROIZVODA
| Tip | Broj uvoda | Vanjski promjer cijevi (mm) | Br. artikla | Slika |
|---|---|---|---|---|
| HSI 150 D1x110 KS WR | 1 | 56-110 | 2102100060 |   |
| HSI 150 D1x125 KS WR | 1 | 76-120 | 3030300180 |  |
GDJE KORISTITI
- Koristi se za brtvljenje rebrastih cijevi na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za rebraste zaštitne cijevi promjera 110-160 mm kod uvoda zaštitnih cijevi u TS, postrojenja i sl.
Brtveni element sa manžetom za rebraste cijevi HSI 150 MA…WR
OSOBITOSTI
- Brtveni elementi sa gumenim manžetom za brtvljenje rebrastih kabelskih zaštitnih cijevi
- Brtvljenje se vrši pomoću principa manžeta, pri čemu se gumena spojnica-manžeta sa steznom trakom (šelnom) steže na brtveni element i zaštitnu cijev.
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje cijevi – HSI 150 MA … WR |
||||
|
Tip |
Broj uvoda |
Vanjski promjer cijevi (mm) |
Br. artikla |
Slika |
|
HSI 150 MA110 WR |
1 |
110 |
2126010113 |
|
|
HSI 150 MA125 WR |
1 |
125 |
2126010007 |
|
|
HSI 150 MA168 WR |
1 |
160 |
2126010001 |
|
GDJE KORISTITI
- Koristi se za brtvljenje rebrastih cijevi na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- • Za rebraste zaštitne cijevi promjera 110-160 mm kod uvoda zaštitnih cijevi u TS, postrojenja i sl.

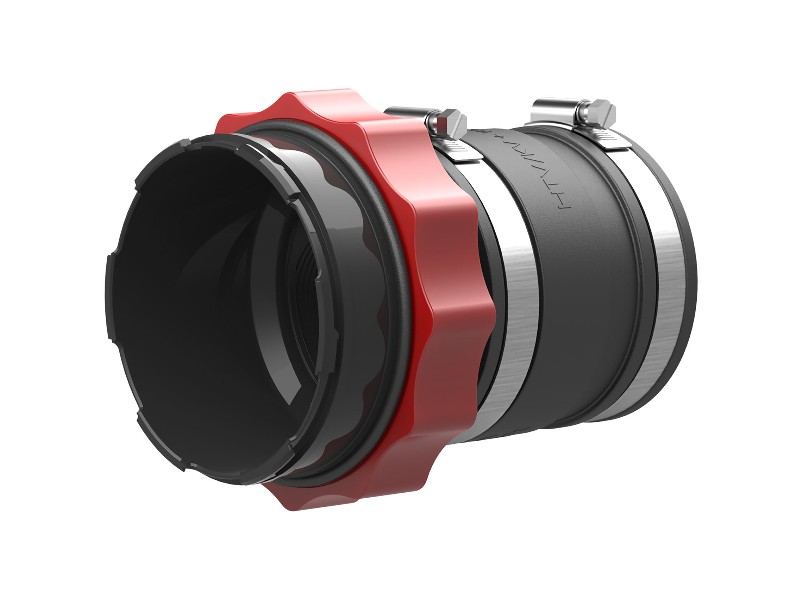

Brtveni element sa manžetom za glatke cijevi HSI 150 MA … GR
OSOBITOSTI
- Brtveni elementi sa gumenim manžetom za brtvljenje glatkih kabelskih zaštitnih cijevi
- Brtvljenje se vrši pomoću principa manžeta, pri čemu se gumena spojnica-manžeta sa steznom trakom (šelnom) steže na brtveni element i zaštitnu cijev
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje cijevi – HSI 150 MA … GR |
||||
|
Tip |
Broj uvoda |
Vanjski promjer cijevi (mm) |
Br. artikla |
Slika |
|
HSI 150 MA110 GR |
1 |
90-113 |
2126010110 |
|
|
HSI 150 MA125 GR |
1 |
110-125 |
2126010125 |
|
|
HSI 150 MA145 GR |
1 |
130-145 |
2126010140 |
|
|
HSI 150 MA168 GR |
1 |
150-172 |
2126010000 |
|
GDJE KORISTITI
- Koristi se za brtvljenje rebrastih cijevi na svim mjestima gdje su predbetonirane zidne uvodnice HSI 150-K (2)/Varia ili montirane zidne prirubnice HSI 150-DFK.
- Za rebraste zaštitne cijevi promjera 90-172 mm kod uvoda zaštitnih cijevi u TS, postrojenja i sl.

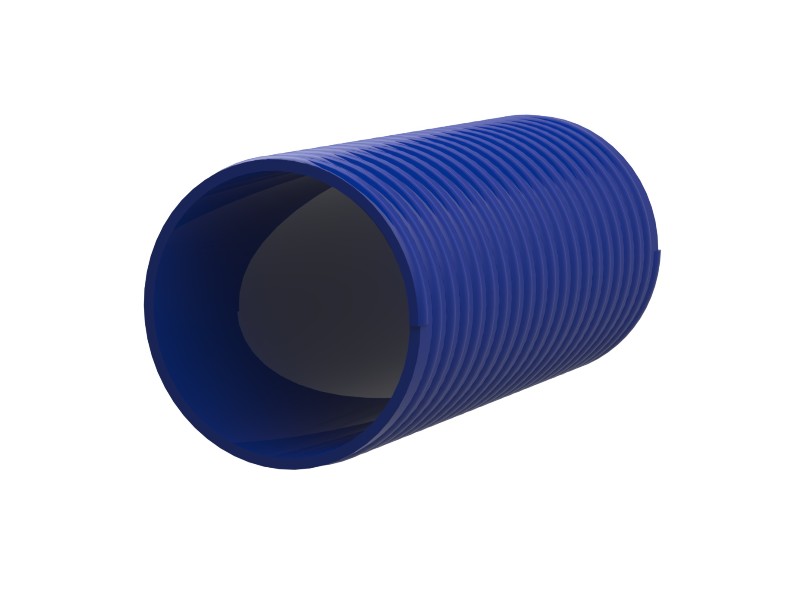

Kabelske zaštitine cijevi Hateflex
OSOBITOSTI
- Brtveni elementi sa termo cijevima za brtvljenje različitih količina i promjera kabela
- Brtveni element na bajunet principu s praktično oblikovanom crvenom priteznom maticom omogućuje brzu i pouzdanu ručnu montažu (bez upotrebe alata)
- Materijal – čvrsta i postojana visokokvalitetna plastika (polikarbonat)
- Neiskorišteni cijevni uvodi zatvaraju se slijepim čepovima VS 32/34 odnosno VS 58/60
DETALJI PROIZVODA
|
Hateflex cijevi i pribor |
|||
|
Tip |
Opsi |
Br. artikla |
Slika |
|
HATEFLEX 14150/x |
Cijevi se isporučuju u željenim duljina (min L=2m), X=željena duljina |
Na upit |
|
|
KES150 MA150-172/150-172 |
Spojnica za povezivanje Hateflex cijevi |
2128020000 |
|
|
KES-M 150-D |
Brtveni element sa manžetom za prihvat Hateflex cijevi 14150 |
2125810000 |
|
GDJE KORISTITI
- Hateflex cijevi koriste se na mjestima kao što su površine ispod prometnica, zelenih površina u rezidencijalnim sredinama kako bi se spriječilo kopanje pločnika, kolnika, opločnika, travnatih površina i sl., odnosno u svim uvjetima gdje je potrebna velika mehanička otpornost cijevi
- Za rebraste zaštitne cijevi promjera 56-110 mm kod uvoda kabela u TS, postrojenja i sl.
- Objekti – vjetroparkovi, solarne elektrane, hoteli, TS na povodnim terenima u urbanim i ruralnim sredinama

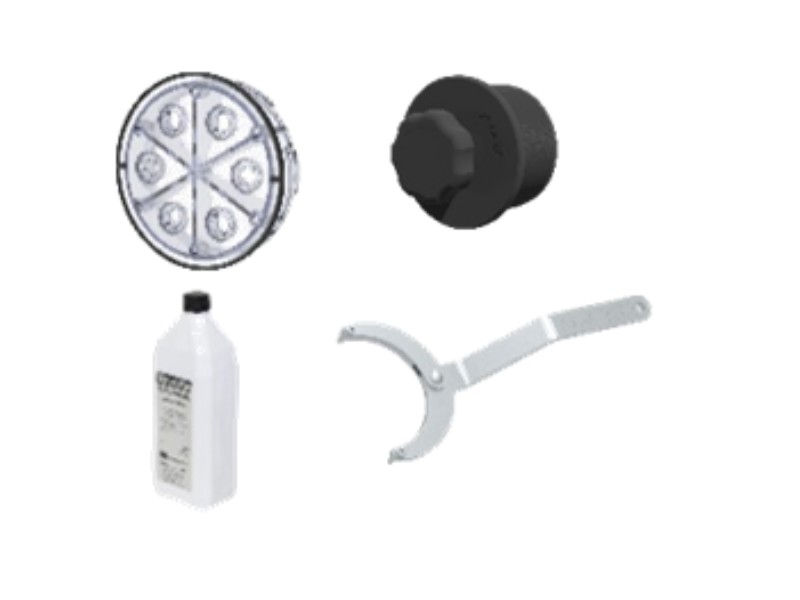

Dodatni pribor sustava HSI 150
OSOBITOSTI
- Brtveni elementi sa termo cijevima za brtvljenje različitih količina i promjera kabela
- Brtveni element na bajunet principu s praktično oblikovanom crvenom priteznom maticom omogućuje brzu i pouzdanu ručnu montažu (bez upotrebe alata)
- Materijal – čvrsta i postojana visokokvalitetna plastika (polikarbonat)
- Neiskorišteni cijevni uvodi zatvaraju se slijepim čepovima VS 32/34 odnosno VS 58/60
DETALJI PROIZVODA
|
Sistemski elementi za brtvljenje cijevi – HSI 150-D1x … KS WR |
|||
|
Tip |
Opsi |
Br. artikla |
Slika |
|
VS 58/60 |
Brtveni čep služi za zatvaranje rezervnih otvora |
3030300267 |
 |
|
VS 32/34 |
Brtveni čep služi za zatvaranje rezervnih |
3030300266 |
|
|
SLS 6G |
Ključ za montažu sustava HSI 150. Kompatibilan |
5200010040 |
|
|
HSI 150-DT |
Slijepi brtveni poklopac za ugradnju na otvorene |
2126010172 |
 |
|
HSI-AH 40 |
Razdjelni komplet (2x) služi za povećanje osnog |
3030300093 |
|
|
WSMR l250 2x107-29 |
Reparaturna spojnica iz poliolefina razdijeljene |
0350070000 |
|
|
WSMR l250 2x85-20 |
Reparaturna spojnica iz poliolefina razdijeljene |
0350040000 |
|
|
WSMR l250 2x53-13 |
Reparaturna spojnica iz poliolefina razdijeljene |
0350030000 |
|
|
DSD |
Momentni odvijač za SEGMENTO sustav. |
5200010236 |
|
|
HSI150 DG/HRK SSG WKZ |
Sadržava sve alate potrebne za jednostavnu i |
200010300 |
|
|
KRMTX |
Sredstvo za čišćenje kabela bez otapala sa brzim |
5040020030 |
|
