UGRADNI DIJELOVI ZA UZEMLJENJA - UBETONIRAVANJE

Priključci uzemljenja HEA dostupni su kao uvodi ili priključni svornici u različitim izvedbama prema određenoj vrsti zahtjeva. Osim ugradnje u betonske zidove dostupna su i rješenja za naknadnu ugradnju u provrte.

Priključci uzemljenja proizvedeni su od nehrđajućeg čelika prema najvišim standardima kvalitete i trajno ispunjavaju svoju funkciju, a koriste se primjerice za zaštitno uzemljenje, funkcijsko uzemljenje, pogonsko uzemljenje i gromobransko uzemljenje.

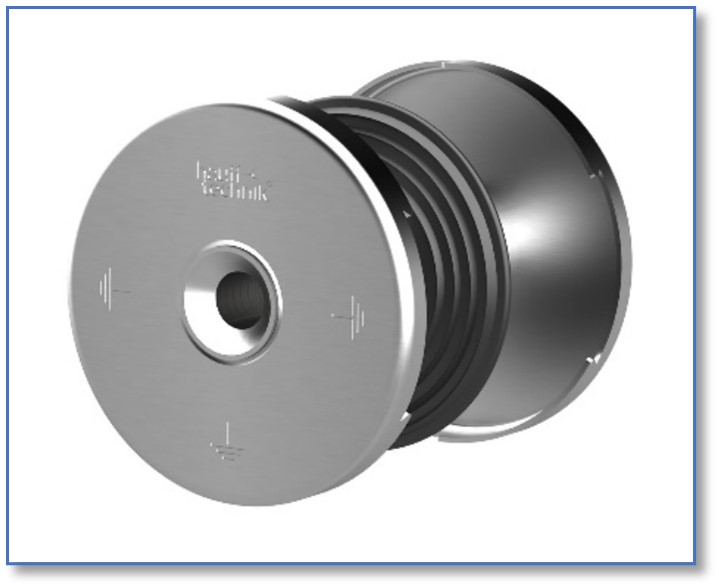

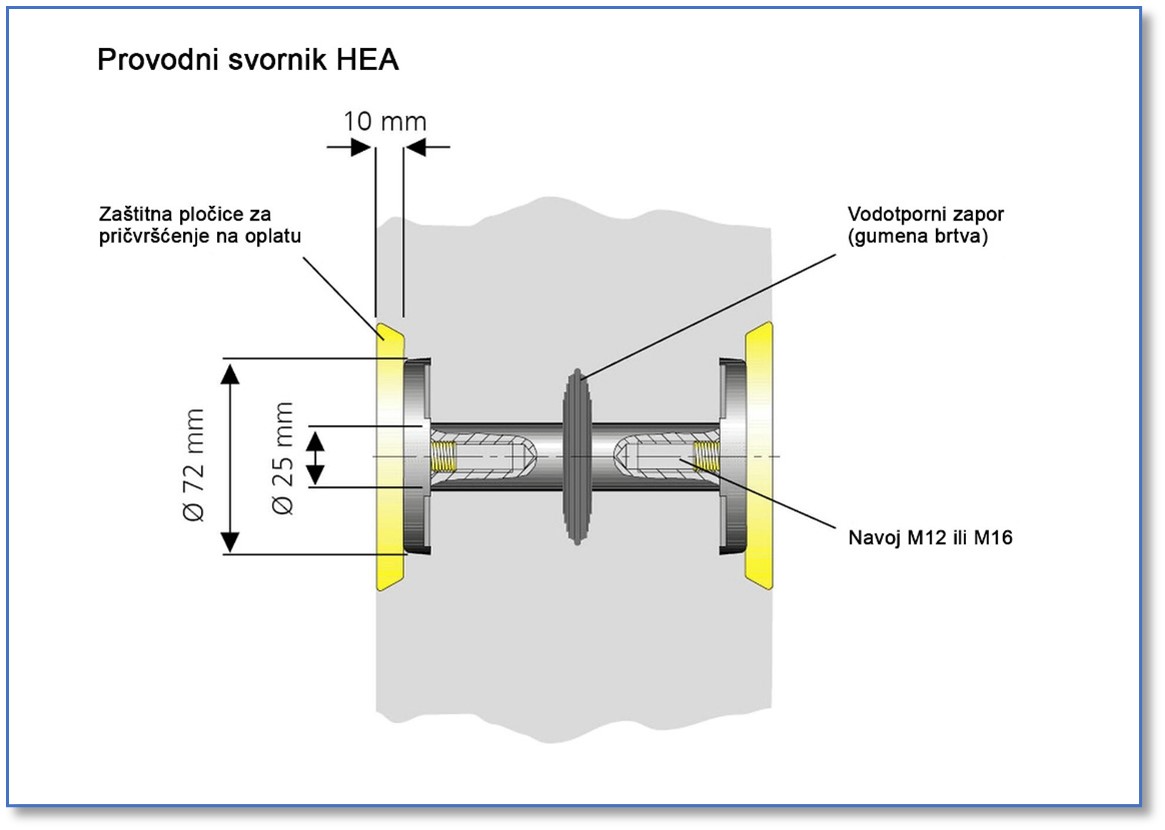

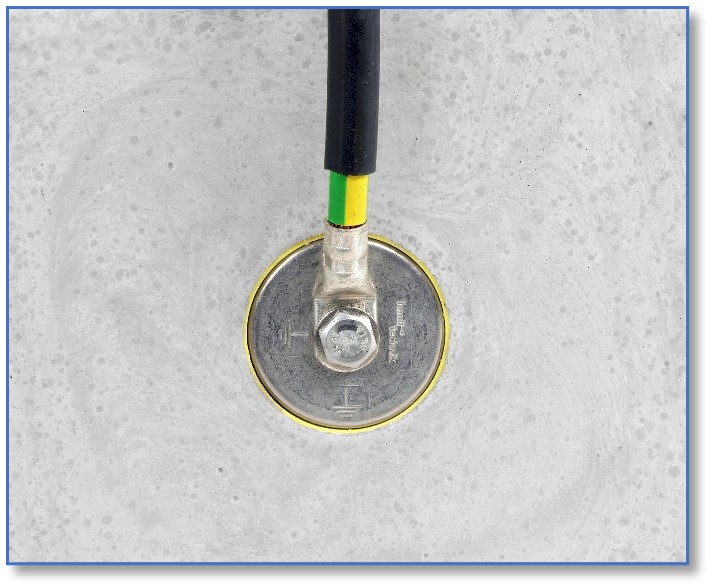

Provodni svornik za uzemljenje HEA

Provodni svornik za uzemljenje HEA

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • Ugrađuje se u fazi betoniranja
  • Isporučuje se prema debljini zida
  • Zaštitna pločica za pričvršćivanje na oplatu s 4 otvora za čavle
  • Otporno na koroziju
  • zabrtvljenost s betonom putem vodootpornog zapora
  • Dimenzije:
    • Jezgra vodiča: okrugla, Ø 25 mm
    • Kontaktna pločica: Ø 72 mm
    • za zidove debljine: > 70 mm
  • Materijal:
    • Jezgra vodiča i kontaktne pločice: nehrđajući čelik V4A (AISI 316L)
    • Vodootporni zapor: NBR
    • Zaštitna pločice za pričvršćenje na oplatu: PE

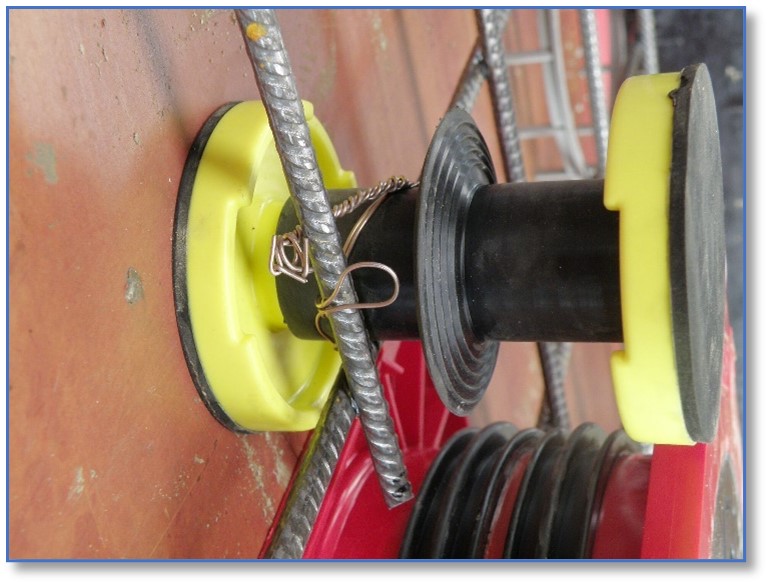

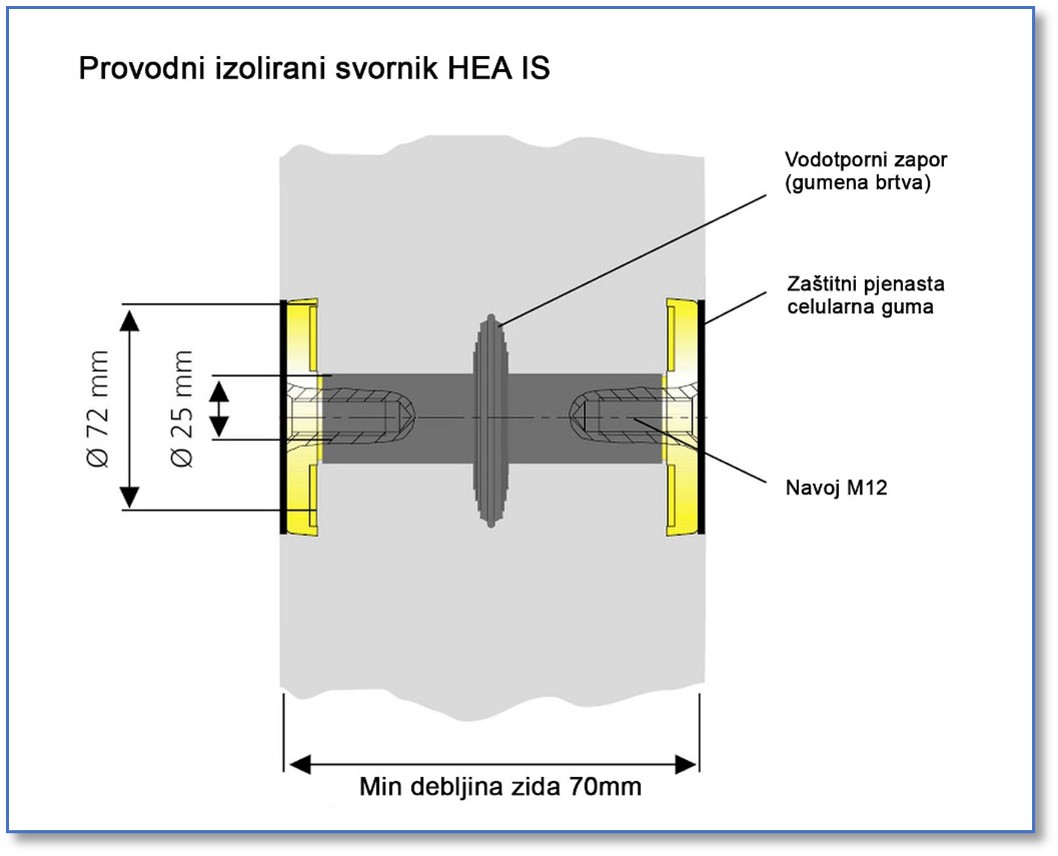

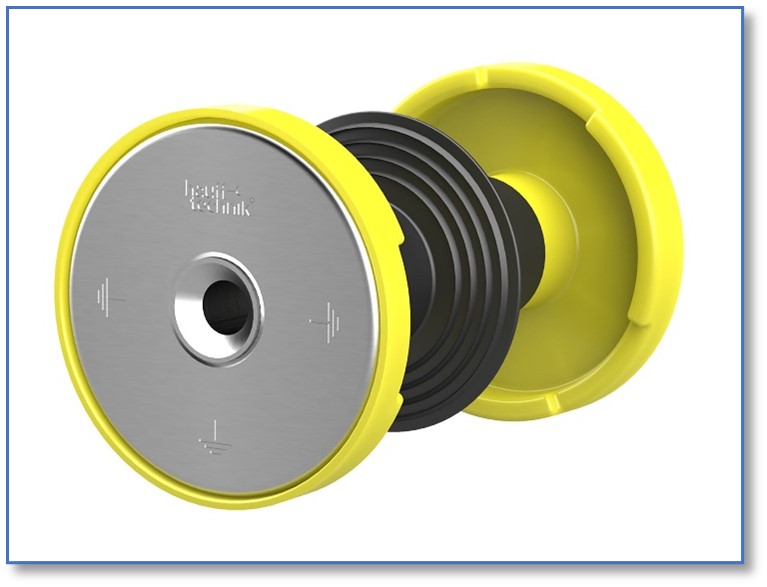

Provodni izolirani svornik za uzemljenje HEA IS

Provodni izolirani svornik za uzemljenje HEA IS

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • Ugrađuje se u fazi betoniranja
  • Isporučuje se prema debljini zida
  • Izolirano u slučaju kontakta sa armaturom
  • Otporno na koroziju
  • zabrtvljenost s betonom putem vodootpornog zapora
  • Dimenzije:
    • Jezgra vodiča: okrugla, Ø 25 mm
    • Kontaktna pločica: Ø 72 mm
    • za zidove debljine: > 70 mm
  • Materijal:
    • Jezgra vodiča i kontaktne pločice: nehrđajući čelik V4A (AISI 316L)
    • Zaštitni pjenasta celularna guma
    • Vodootporni zapor: EPDM
    • Zaštitna pločice za pričvršćenje na oplatu: PE

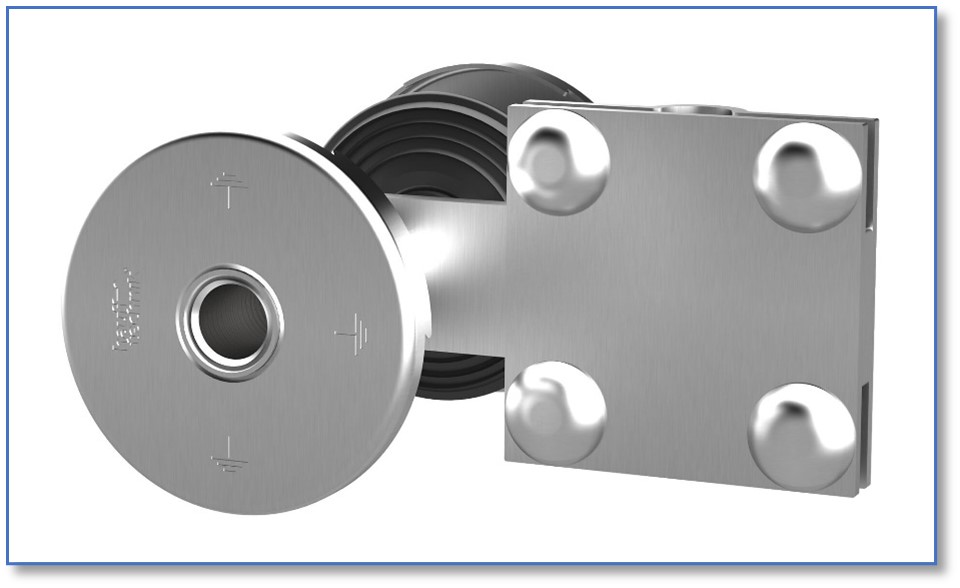

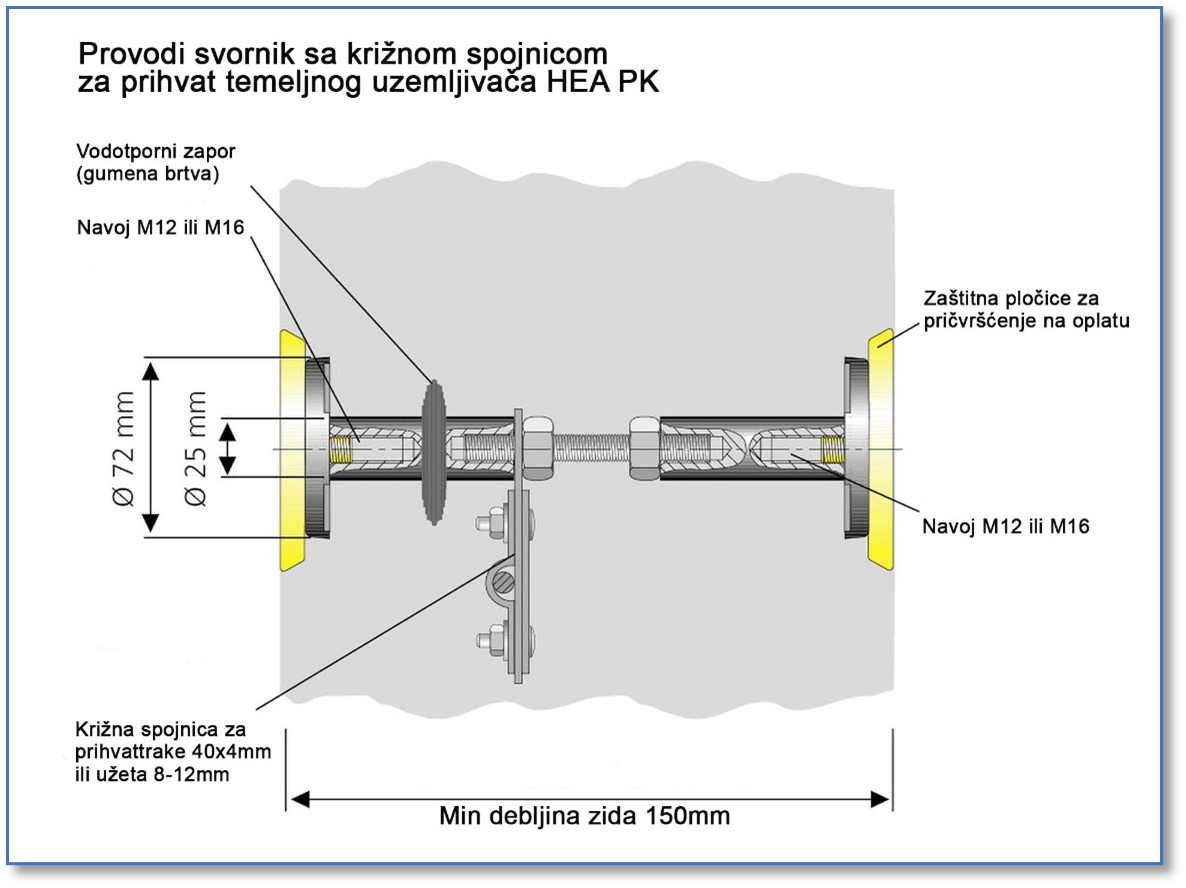

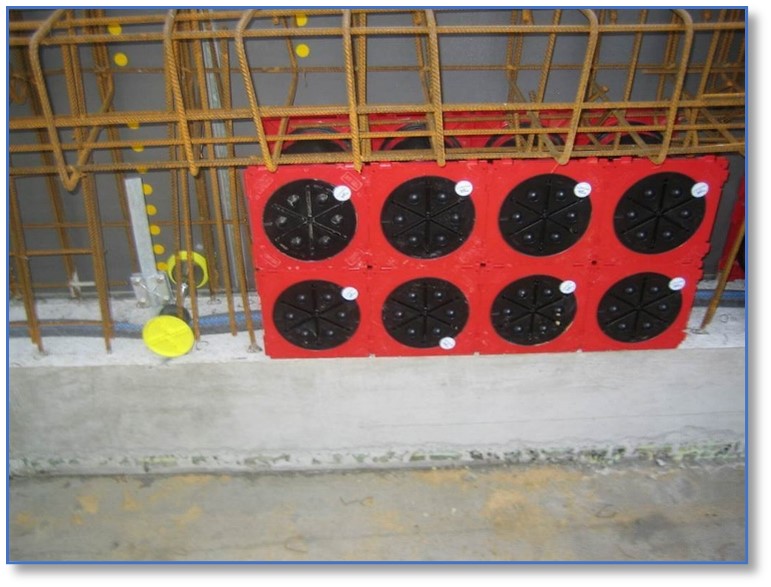

Provodi svornik za ubetoniravanje sa križnom spojnicom za prihvat temeljnog uzemljivača HEA PK

Provodi svornik za ubetoniravanje sa križnom spojnicom za prihvat temeljnog uzemljivača HEA PK

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • Ugrađuje se u fazi betoniranja
  • Isporučuje se prema debljini zida
  • Zaštitna pločica za pričvršćivanje na oplatu s 4 otvora za čavle
  • Otporno na koroziju
  • zabrtvljenost s betonom putem vodootpornog zapora
  • križna spojnica za prihvat na temeljni uzemljivač u zidu
  • Dimenzije:
    • Jezgra vodiča: okrugla, Ø 25 mm
    • za zidove debljine: > 70 mm
  • Materijal:
    • Jezgra vodiča i kontaktne pločice: nehrđajući čelik V4A (AISI 316L)
    • Vodootporni zapor: NBR
    • Zaštitna pločice za pričvršćenje na oplatu: PE
    • Priključna spojnica s križnom stezaljkom: St37

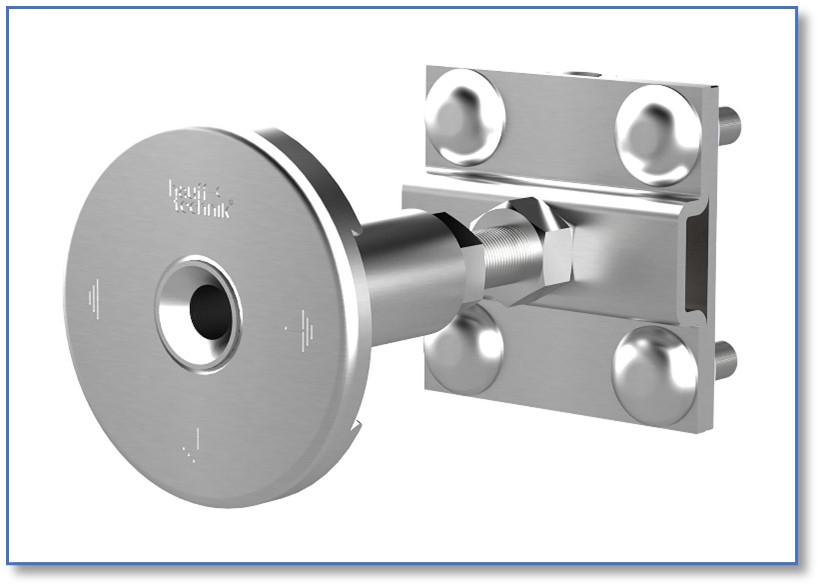

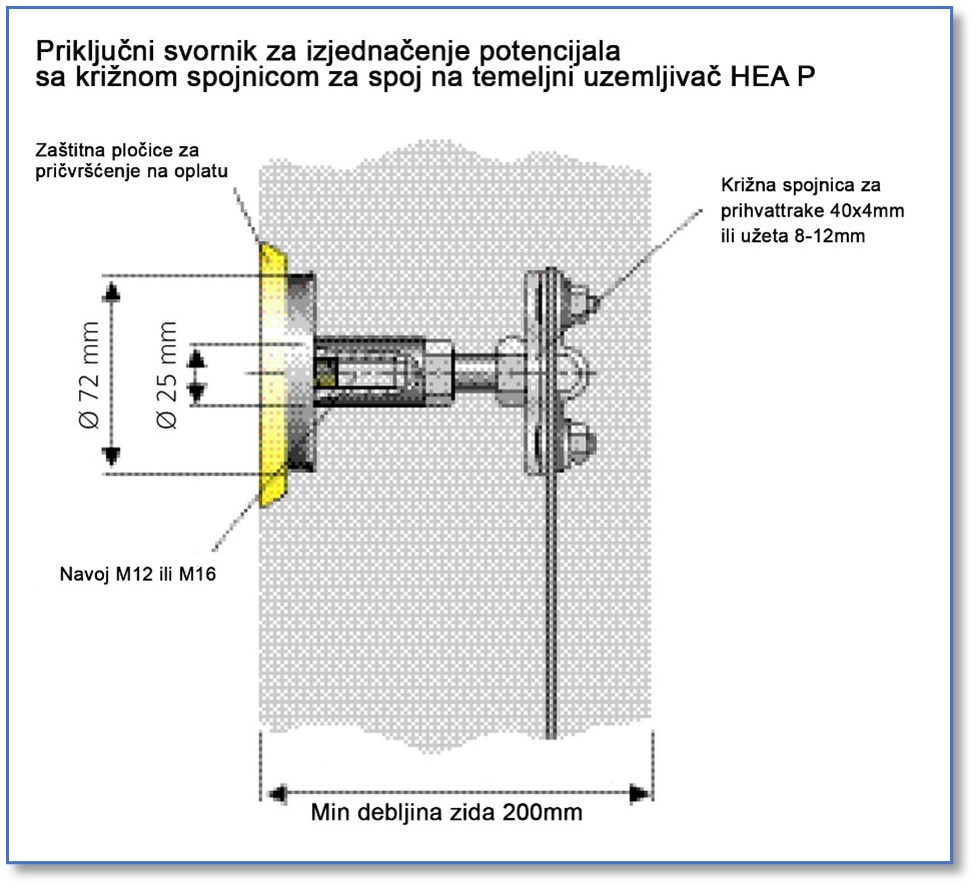

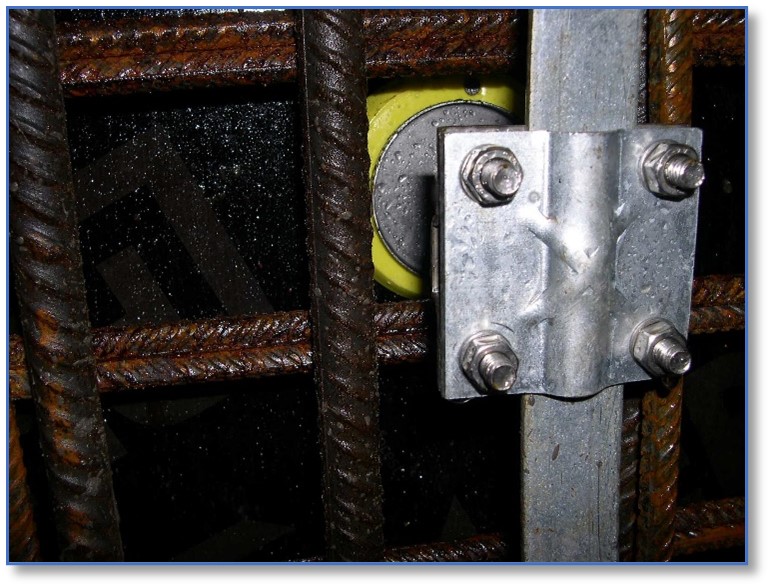

Priključni svornik za izjednačenje potencijala sa križnom spojnicom za spoj na temeljni uzemljivač HEA P

Priključni svornik za izjednačenje potencijala sa križnom spojnicom za spoj na temeljni uzemljivač HEA P

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • Priključak ravnog ii okruglog vodiča u betonu
  • Ugrađuje se u fazi betoniranja
  • Zaštitna pločica za pričvršćivanje na oplatu s 4 otvora za čavle
  • Otporno na koroziju
  • križna spojnica za prihvat na temeljni uzemljivač u zidu
  • Dimenzije:
    • Jezgra vodiča: okrugla, Ø 25 mm
    • Kontaktna pločica: Ø 72 mm
    • Razmak između kontaktne pločice i križne stezaljke: 120 mm
  • Materijal:
    • Jezgra vodiča i kontaktne pločice: nehrđajući čelik V4A (AISI 316L)
    • križna stezaljka 70x70 mm sa svornikom s navojem: St 37 pocinčano
    • Zaštitna pločice za pričvršćenje na oplatu: PE

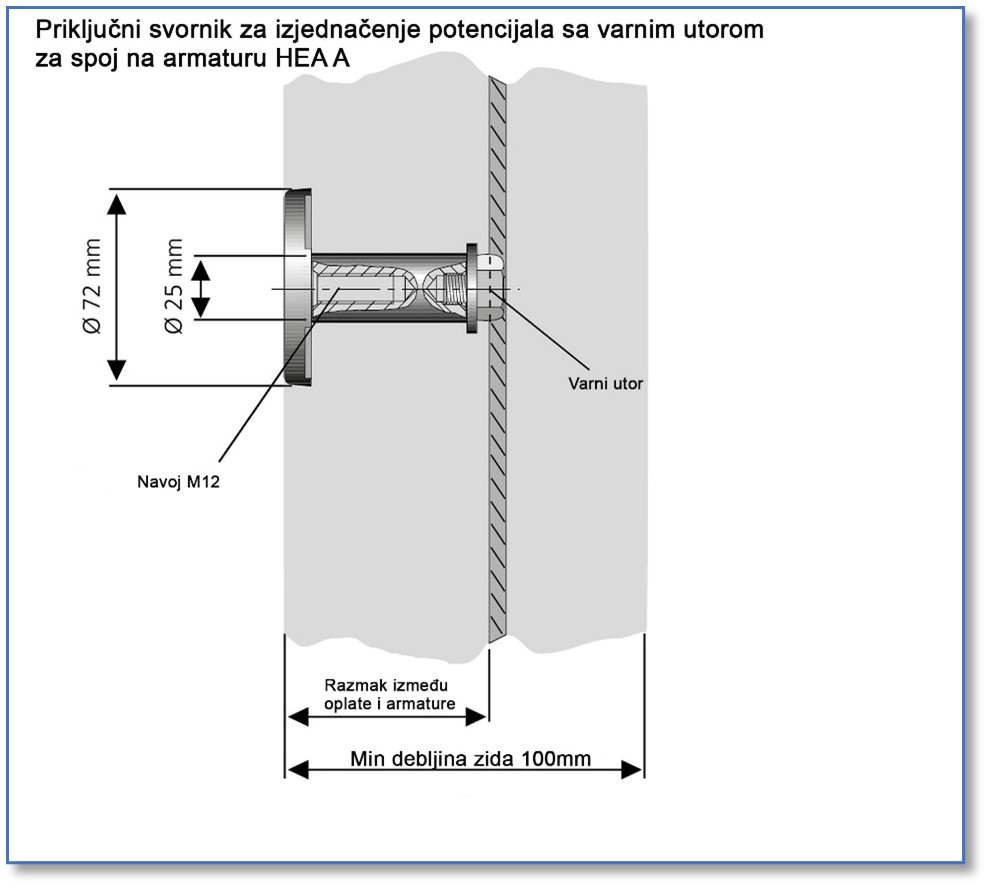

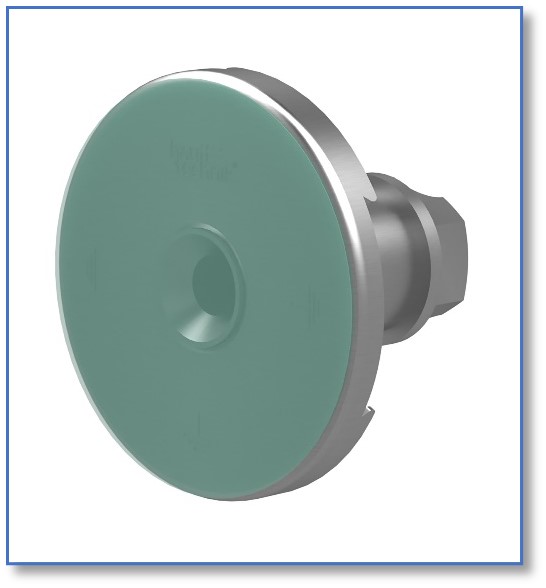

Priključni svornik za izjednačenje potencijala sa varnim utorom za spoj na armaturu HEA A

Priključni svornik za izjednačenje potencijala sa varnim utorom za spoj na armaturu HEA A

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • priključak uzemljenja putem varnog utora
  • Ugrađuje se u fazi betoniranja
  • Zaštitna folija otporna na toplinu
  • Otporno na koroziju
  • Dimenzije:
  • Jezgra vodiča: okrugla, Ø 25 mm
  • Kontaktna pločica: Ø 72 mm
  • Utor za varni priključak: za okrugli čelik 10 - 12 mm
  • Razmak kontaktne pločice od varnog utora: 40/50 odnosno 70 mm
  • Materijal:
  •            Jezgra vodiča i kontaktne pločice: nehrđajući čelik V4A (AISI 316L)
  •            Varni priključak s utorom: St 37

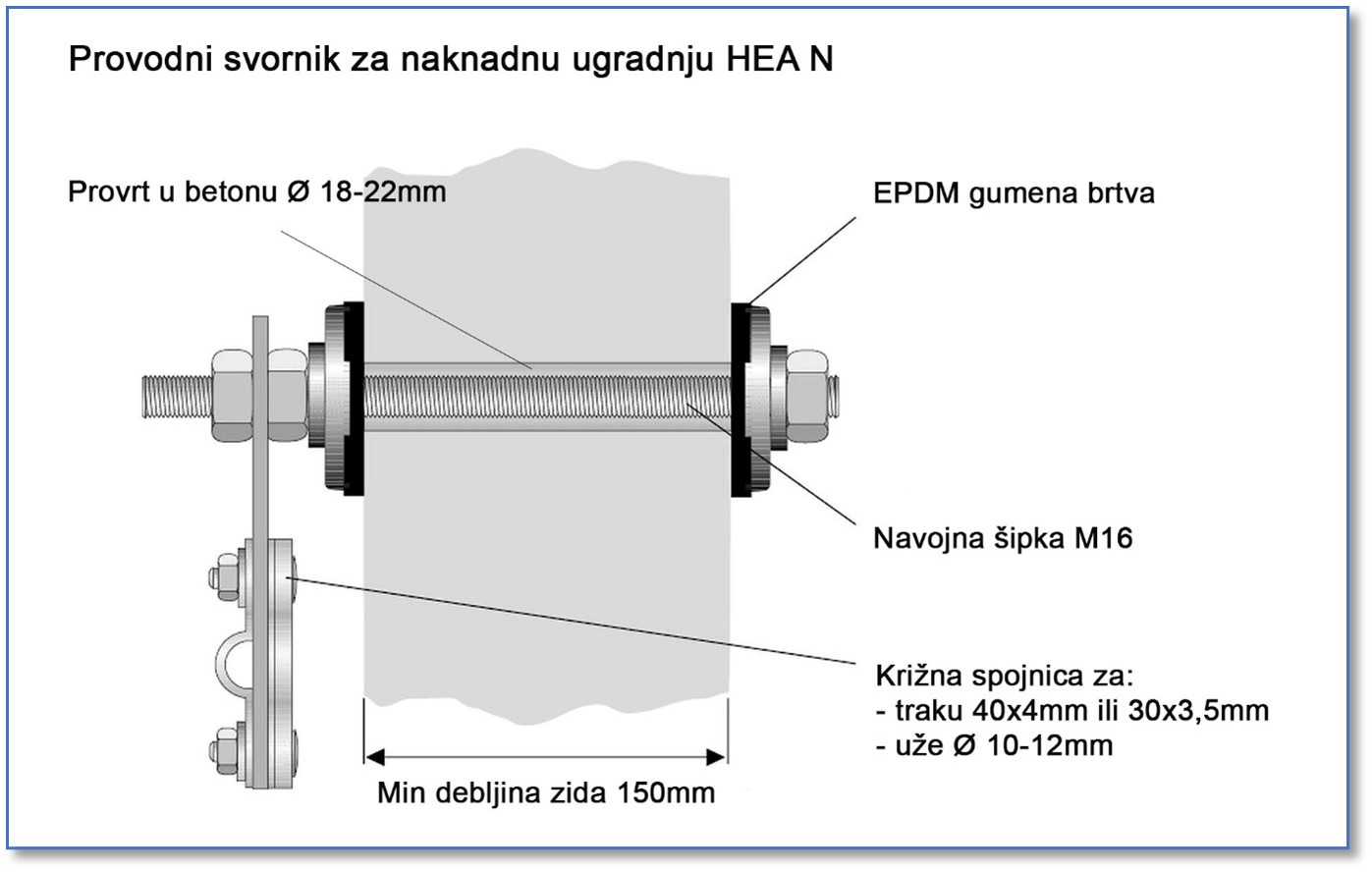

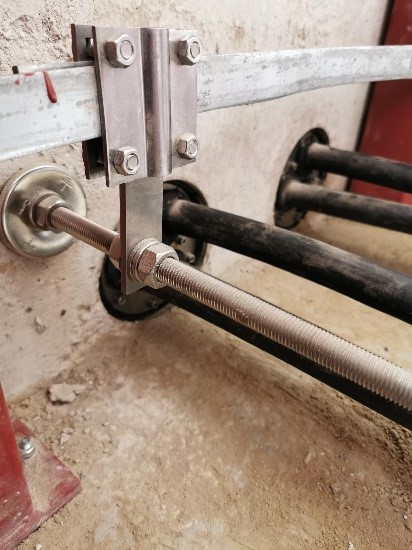

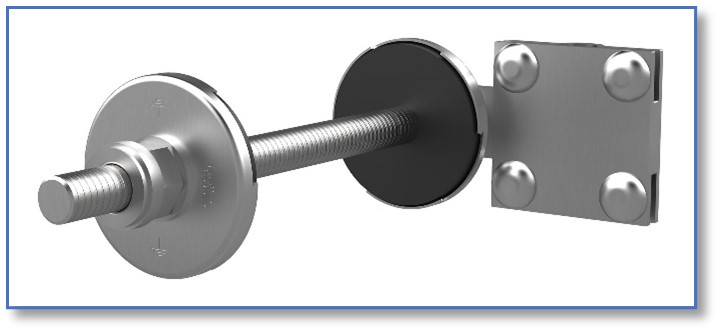

Provodni svornik za uzemljenje HEA N (naknadna ugradnja)

Provodni svornik za uzemljenje HEA N (naknadna ugradnja)

This email address is being protected from spambots. You need JavaScript enabled to view it.

OSOBITOSTI

  • Ugrađuje se naknadno kroz rupu u betonu fi 18-22mm
  • Isporučuje se u različitim duljinama
  • Križna spojnica ua prihvat trake ili užeta sa vanjske i unutarnje strane objekta
  • Otporno na koroziju
  • zabrtvljenost s betonom putem EPDM guma
  • Dimenzije:
    • Kontaktna pločica: Ø 72 mm
    • Jezgra vodiča: Šipka s navojima M16
    • potreban je provrt: 20 mm
    • Debljine zidova: do 600 mm, veća debljina zida dostupna na zahtjev
  • Materijal:
    • svi metalni dijelovi: nehrđajući čelik V4A (AISI 316L)
    • Brtva: EPDM
