Univerzalne kabelske prstenaste brtve HRD-SG

Kategorija: Kabelske prstenaste brtve

Šifra proizvoda:

Proizvođač: Hauff - Technik

Upit za proizvod

Opis

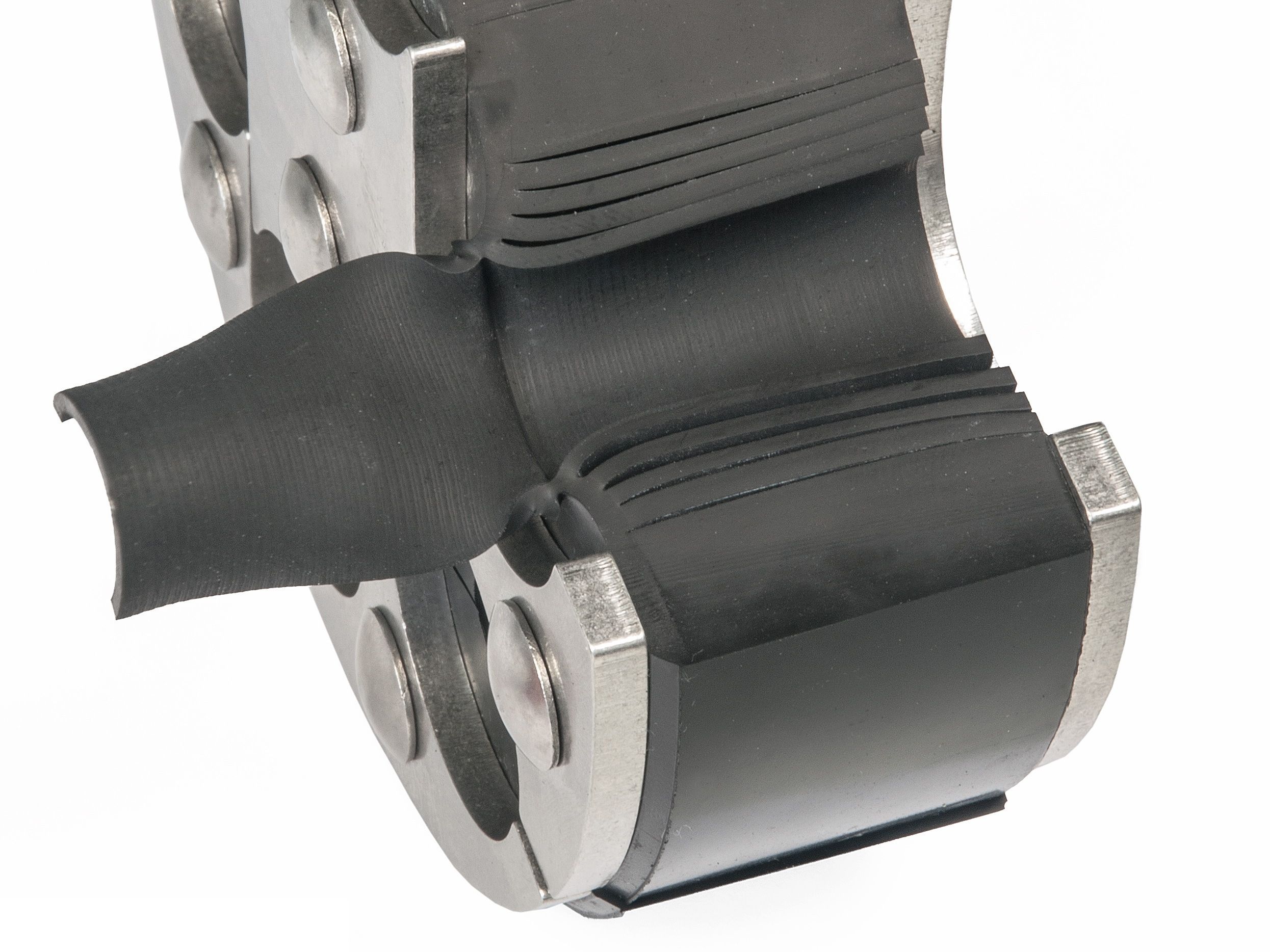

Izrađene su iz visokokvalitetne gume s priteznim čeonim pločama iz nehrđajućeg čelika.

Brtvljenje kabela ili cijevi ostvaruje se zatezanjem vijaka na prednjoj čeonoj ploči.

Zabrtvljenost 2,5 bar (širina brtve 30 mm) ili 5 bar (širina brtve 60 mm).

Isporučuju se u dvije izvedbe: zatvorene ili razdijeljene (naknadna montaža)

Brtve HRD raspoložive su za svaki vanjski promjer krunskog provrta, te broj i promjer kabela.

Standardni promjeri brtvi su: 50, 80, 100, 125, 150, 200 i 250 mm.

Ø Krunski provrt / proturna cijev Øu (mm)	Broj kabela	Primjenjivi kabeli promjera Ø	Narudžbena oznaka
Ø Krunski provrt / proturna cijev Øu (mm)	Broj kabela	Primjenjivi kabeli promjera Ø	Narudžbena oznaka
80	1	6-41	HRD 80-SG-1/6-41
100	1	24-54	HRD 100-SG-1/24-52
	4	8-30	HRD 100-SG-4/8-30
	5		HRD 100-SG-2/8-30-3/4-16,5
	od toga 2	8-30
	od toga 3	4-16,5
104	1	24-52	HRD 104-SG-1/24-52
	4	8-30	HRD 104-SG-4/8-30
	8	4-16,5	HRD 104-SG-8/4-16,5
125	6	6-31	HRD 125-SG-6/6-31
125	10	4-16,5	HRD 125-SG-10/4-16,5
150	1	12-75	HRD 150-SG-1/12-75
	1	75-110	HRD 150-SG-1/75-110

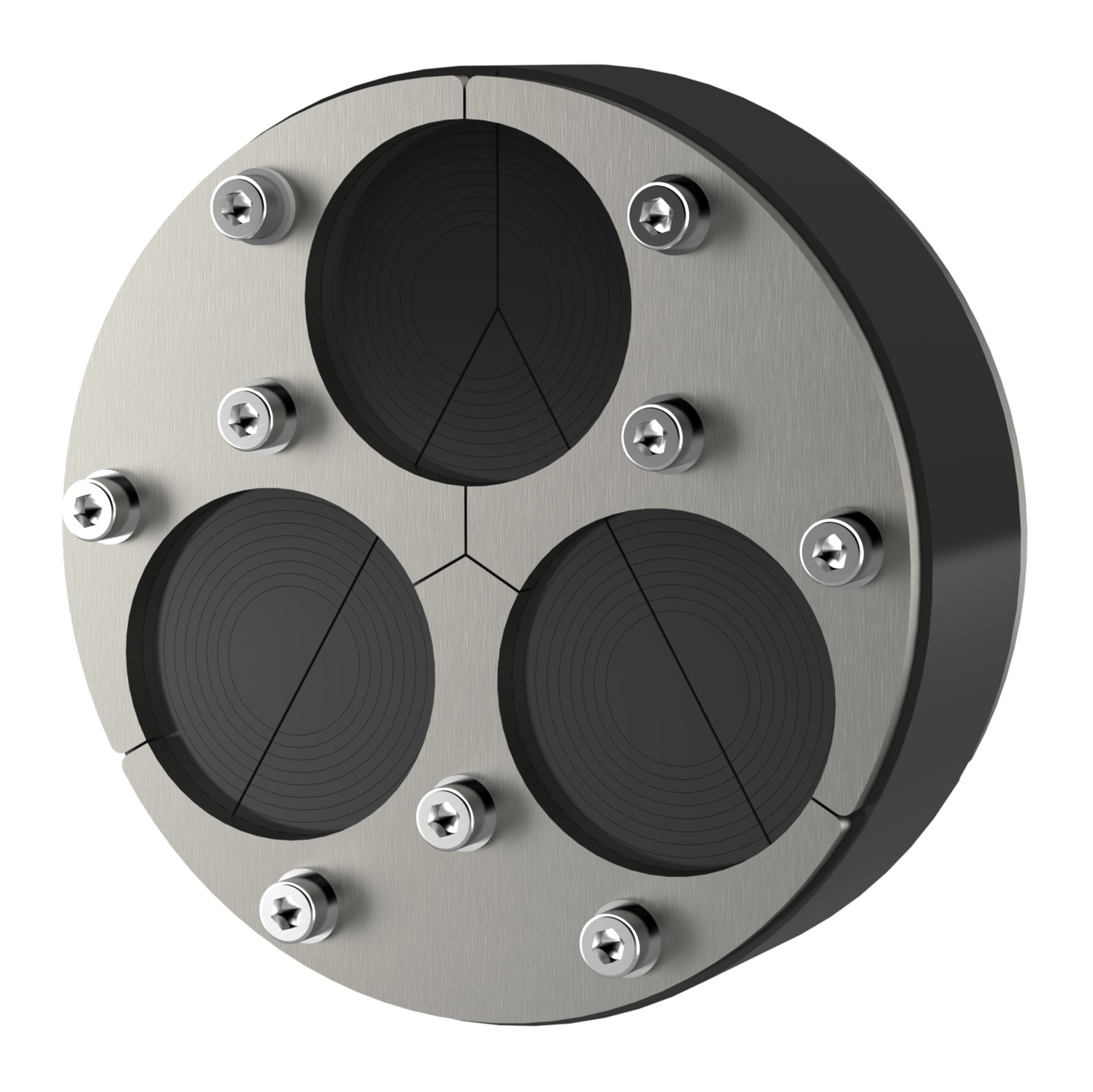

	3	22-54	HRD 150-SG-3/22-54
	6	8-35	HRD 150-SG-6/8-35
	9	6-25	HRD 150-SG-9/6-25

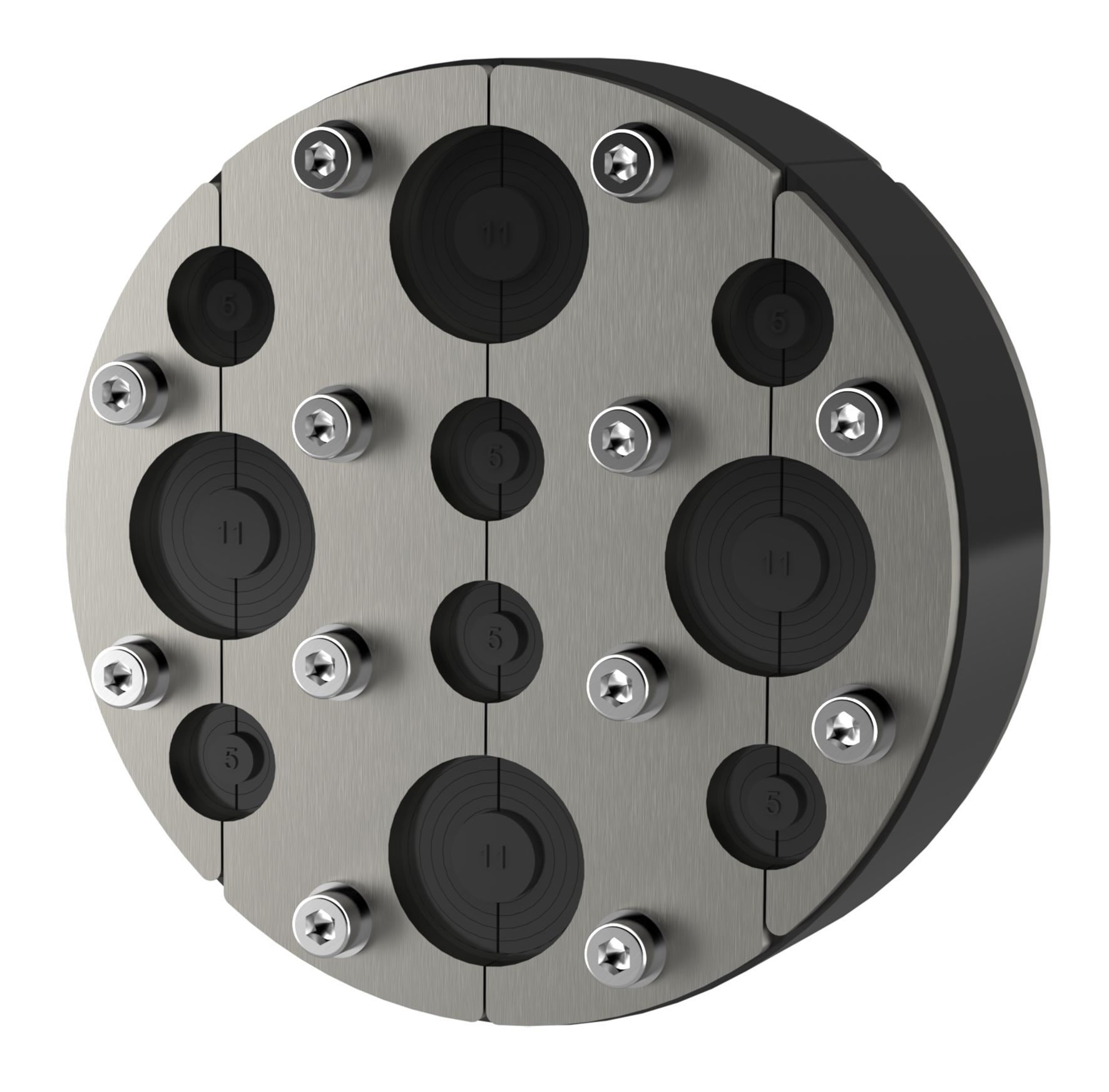

	10		HRD 150-SG-4/8-30-6/4-16,5
	od toga 4	8-30
	od toga 6	4-16,5
200	7		HRD 200-SG-3/6-54-4/6-26
	od toga 3	6-54
	od toga 4	6-26
200	15		HRD 200-SG-7/10-32-8/3,5-16,5
	od toga 7	10-32
	od toga 8	3,5-16,5
