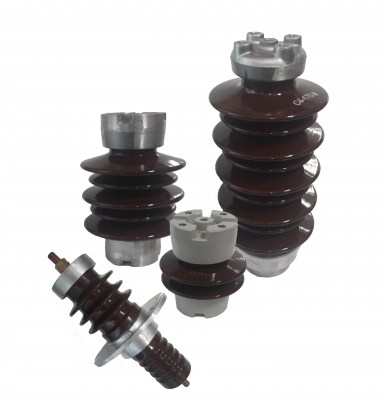

Potporni izolatori

Karakteristike:

• Pogonski napon 12-245kV
• Prekidna čvrstoća 4-12kN
• Keramika: C130
• Epoksidna smola (araldit)
• Vanjska i unutarnja ugradnja

Linijski izolatori (potporni i štapni)

Karakteristike:

• Pogonski napon 12-245kV
• Prekidna čvrstoća 6-17kN
• Vlačna čvrstoća 32-80kN
• Keramika: C130
• Vanjska ugradnja

Provodni izolatori

Karakteristike:

• Pogonski napon 12-110kV
• Izvedbe unutra-unutra, unutra-van
• Keramika: C130
• Epoksidna smola (araldit)
• 630-1250A

PRIBOR ZA KAPACITIVNE IZOLATORE

Kapacitivni izolatori - kapacitivni izolatori služe za induciranje napona te signalizaciju u električnom postrojenju.

Karakteristike:

• Nazivni napon 12-36kV
• Epoksidna smola (araldit)

Kapacitivni indikatori napona – Prisustvo napona u metalom oklopljenim sklopnim blokovima utvrđuje se pomoću kapacitinih djelitelja i indikatora napona

Karakteristike:

• jednostavna ugradnja u otvor na čeonoj ploči
• standardne dimenzije kućišta 96x48mm
• jasan i uočljiv LED displej
• kontrola sve tri faze
• potreban pomoćni napon za relej
• ugrađena zaštita od prenapona
• maksimalni napon niži od 50V AC
• ugrađen relej sa dva preklopna kontakta (bez potencijala) za daljinsku signalizaciju ili blokiranje zemljospojnika
• zelena signalna lampica označava prisustvo pomoćnog napona
• ispitna točka za određivanje redoslijeda faza

Pribor

• kapacitivni izolatori KUVAG 12-36 kV
• koaksijalni kabel 3-f za spoj indikatora i izolatora
• izolirani vijak M6 za spoj koaksijalnog kabela i izolatora
